EXSYS EX-46024 4S Seriell RS-232 PCIe Karte

Item no. 15063433 Brand / Manufacturer EXSYS Manuf. item no. EX-46024 EAN 4718359460241 Item weight 0.31 kg
EXSYS

Please log in to see our prices and to be able to order. Delivery only to industry, trade, crafts, public institutions, authorities and comparable institutions. No sale to private individuals!

Login
In stock - available for delivery within a few days
Ordered by 2 p.m. - usually shipped the same day
Download PDF

Description

Stellt vier serielle RS-232 High Performance UART 16C550 Ausgänge zur Verfügung.

Die EX-46024 PCIe I/O Karte stellt vier serielle RS-232 High Performance UART 16C550 Ausgänge zur Verfügung.

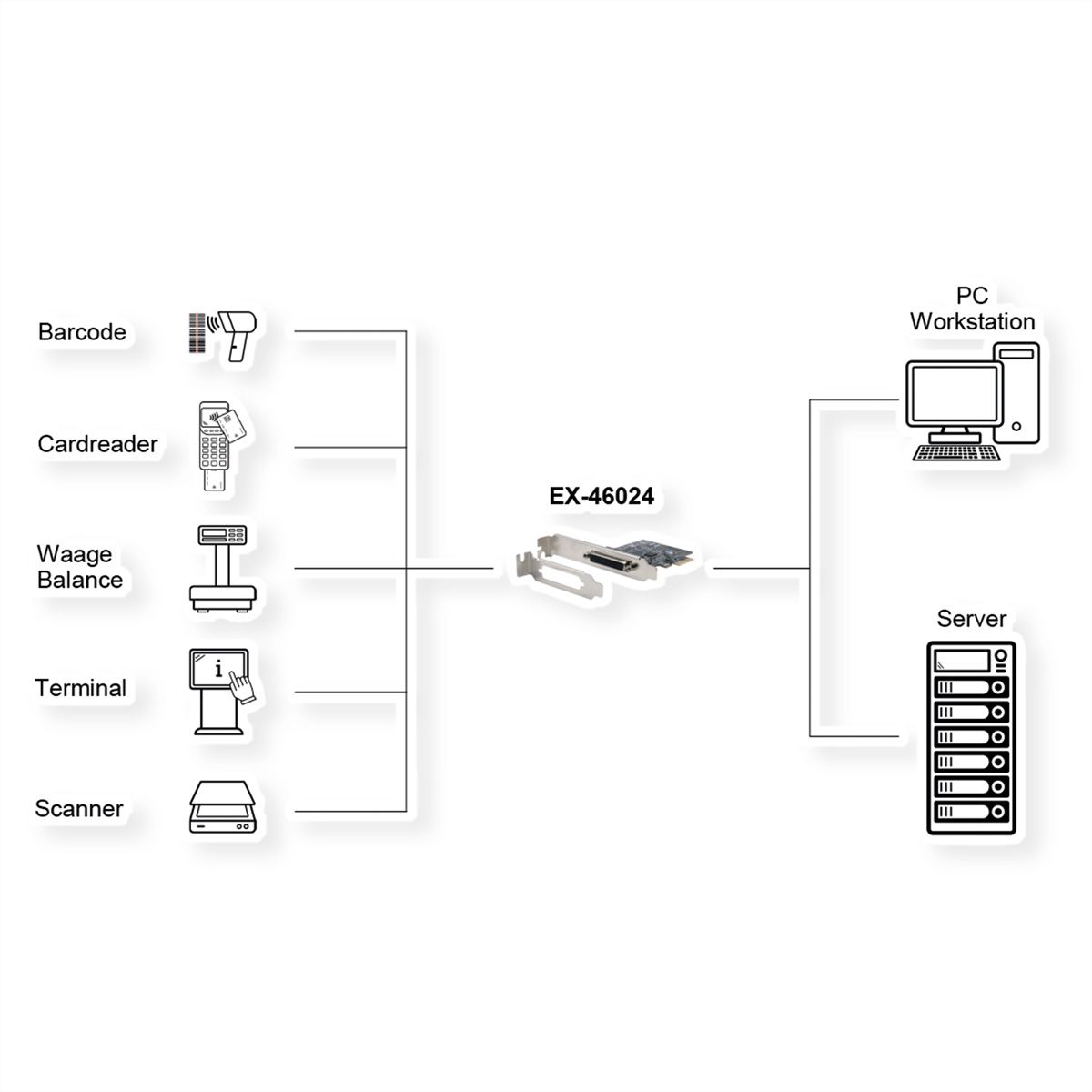

Sie wurde entwickelt um vier weitere serielle Ports für PC, kleine Workstation oder Server über den PCIe Bus zu erweitern.

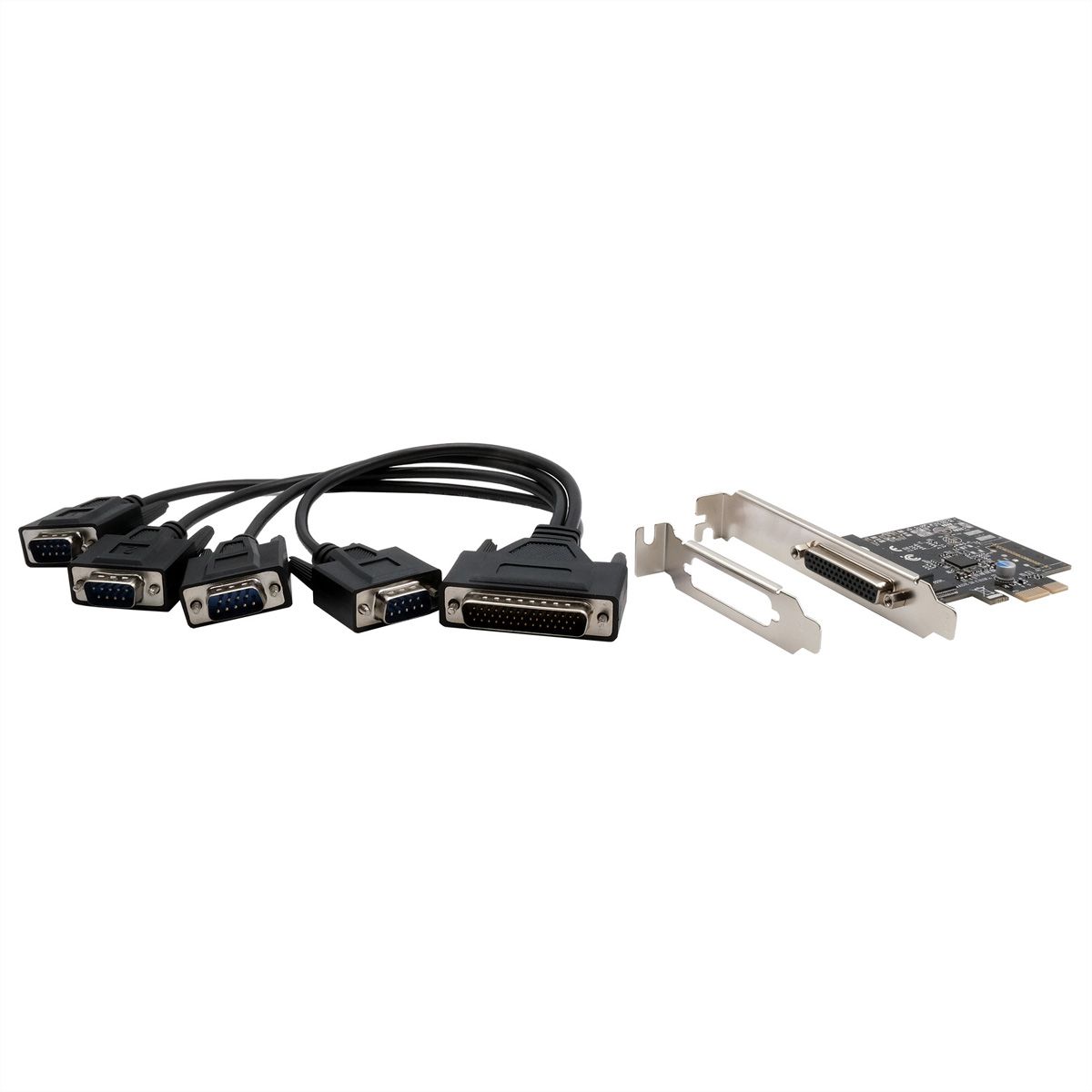

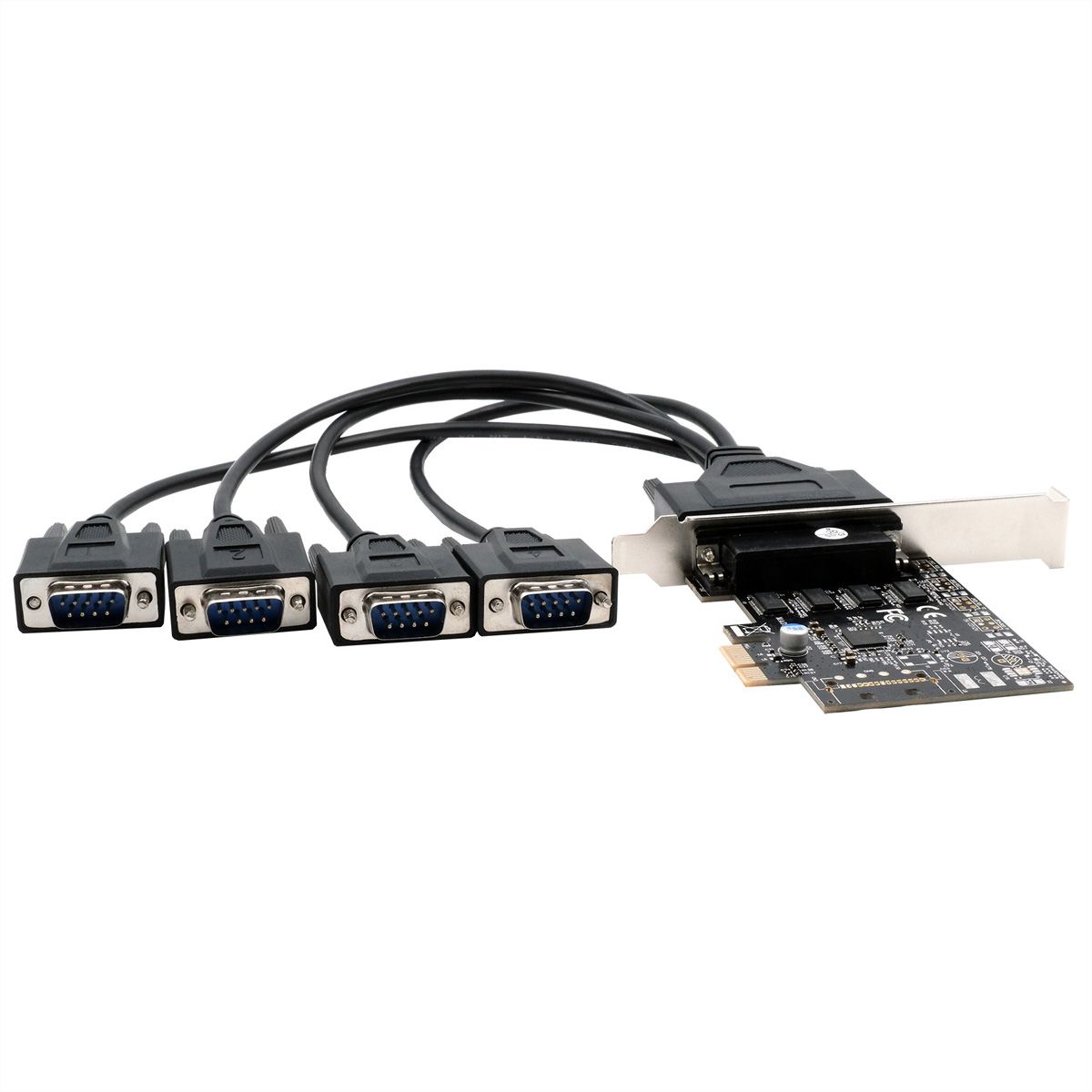

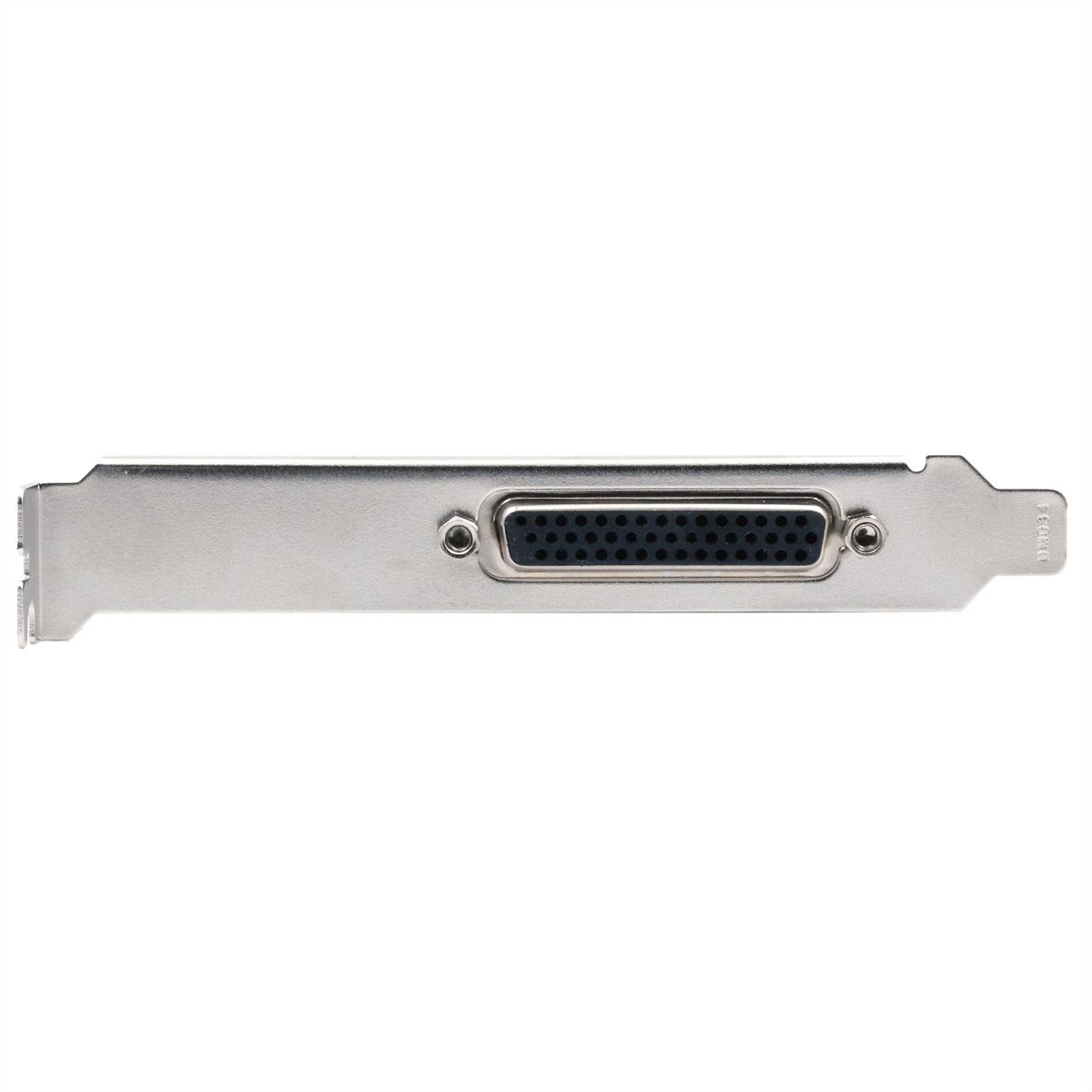

Die vier 9-Pin-Anschlüsse werden über ein Octopus-Kabel verbunden. Dadurch wird nur der Platz eines Slot Blechs benötigt.

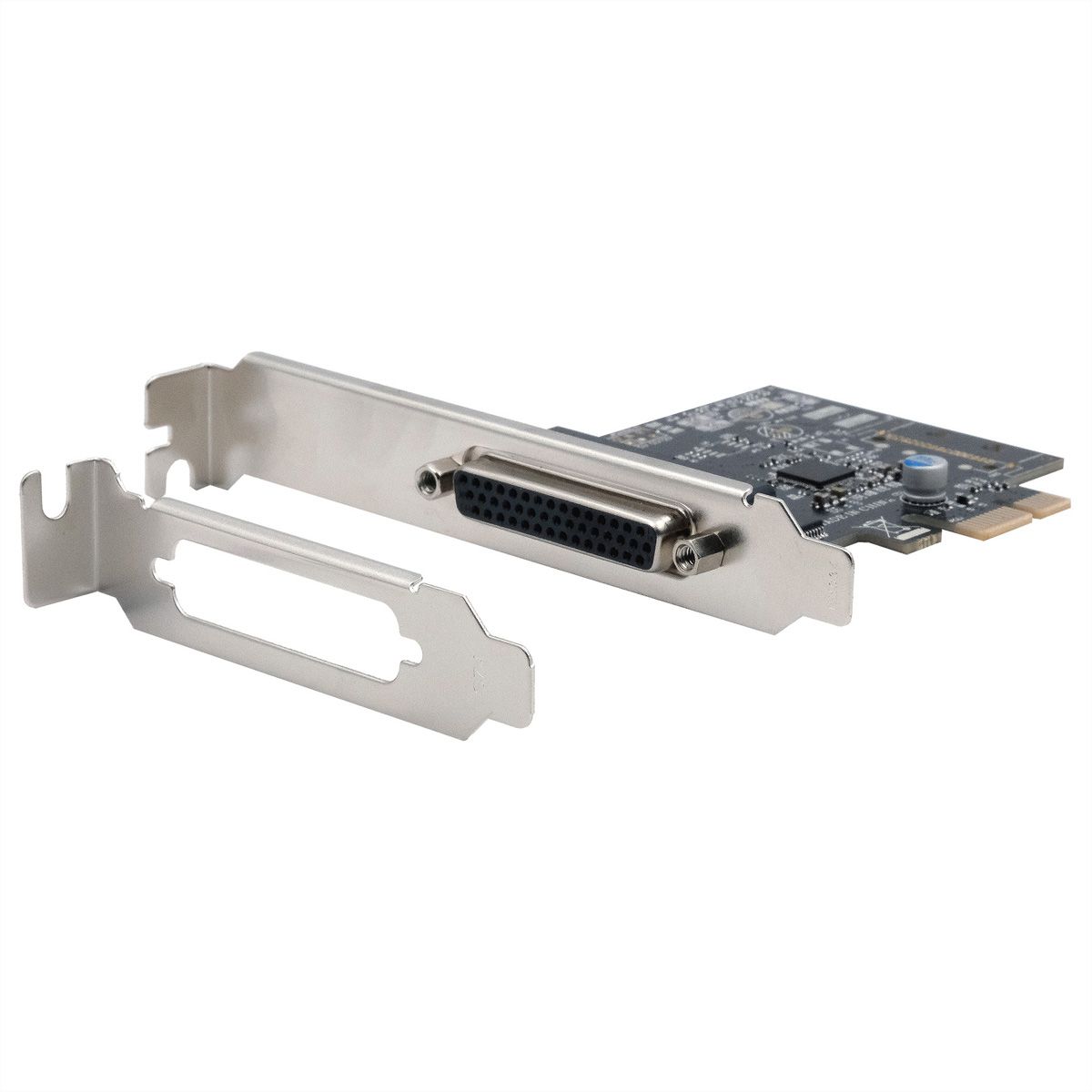

Mit der EX-46024 wird ein Low Profile Bügel für schmale Computer Gehäuse bis 8 cm Bauhöhe mitgeliefert.

  • RS-232 V.24 Schnittstelle
  • FIFO Buffer 16C550 mit 256Bytes
  • I/O Adressen und Interrupt werden vom Betriebssystem vergeben
  • PCIe Schnittstelle kompatibel mit 2.0 Gen1 Spezifikationen
  • Daten Bits 5, 6, 7 und 8
  • Stop Bits 1, 1.5 und 2
  • Parity: none, even, odd, space und mark
  • RS-232 Signale TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

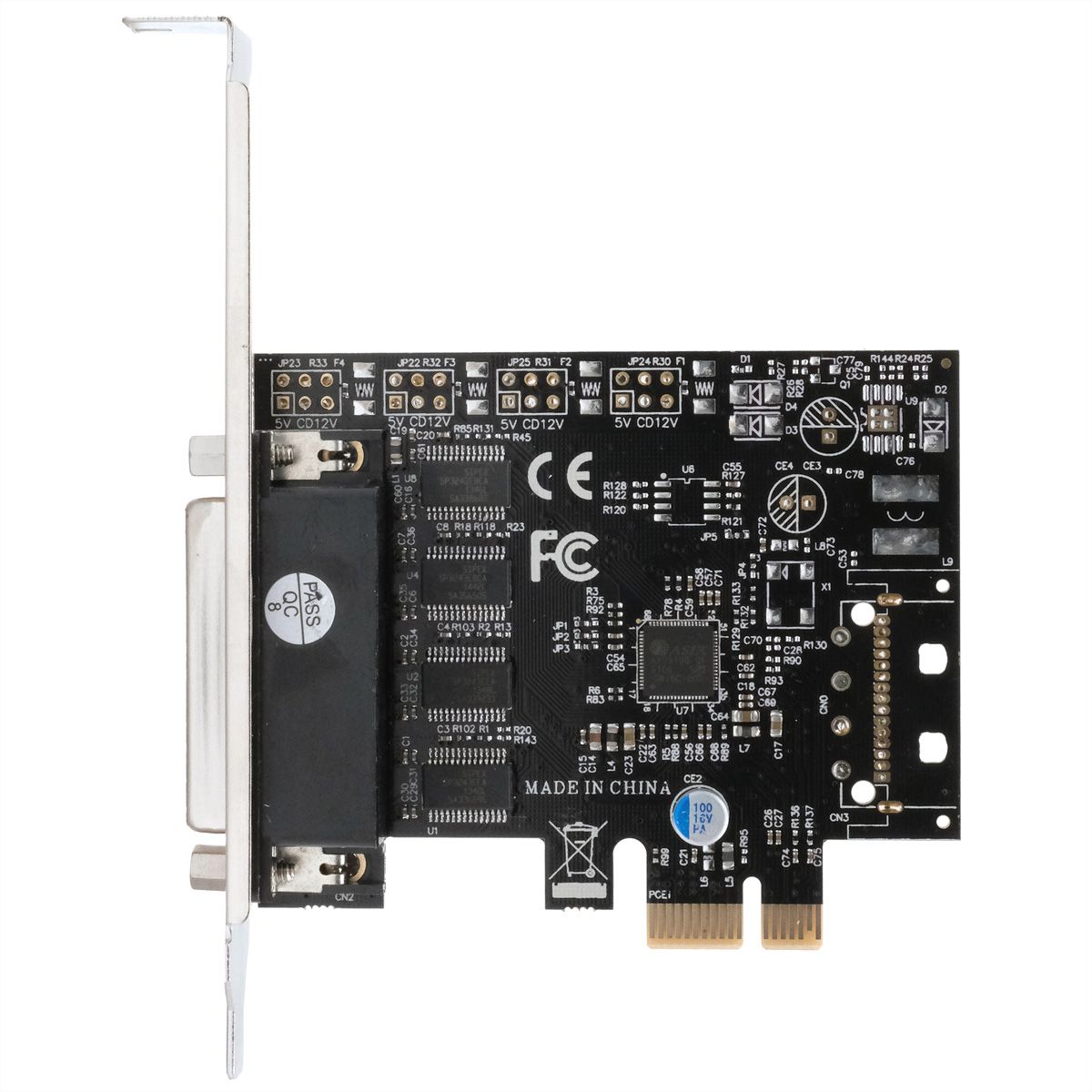

  • Chip-Set: ASIX AX99100

Specifications

Manufacturer
EXSYS
Product group
Schnittstellenkarten
Product type
PCI-Express-Adapterkarte
Scope of delivery

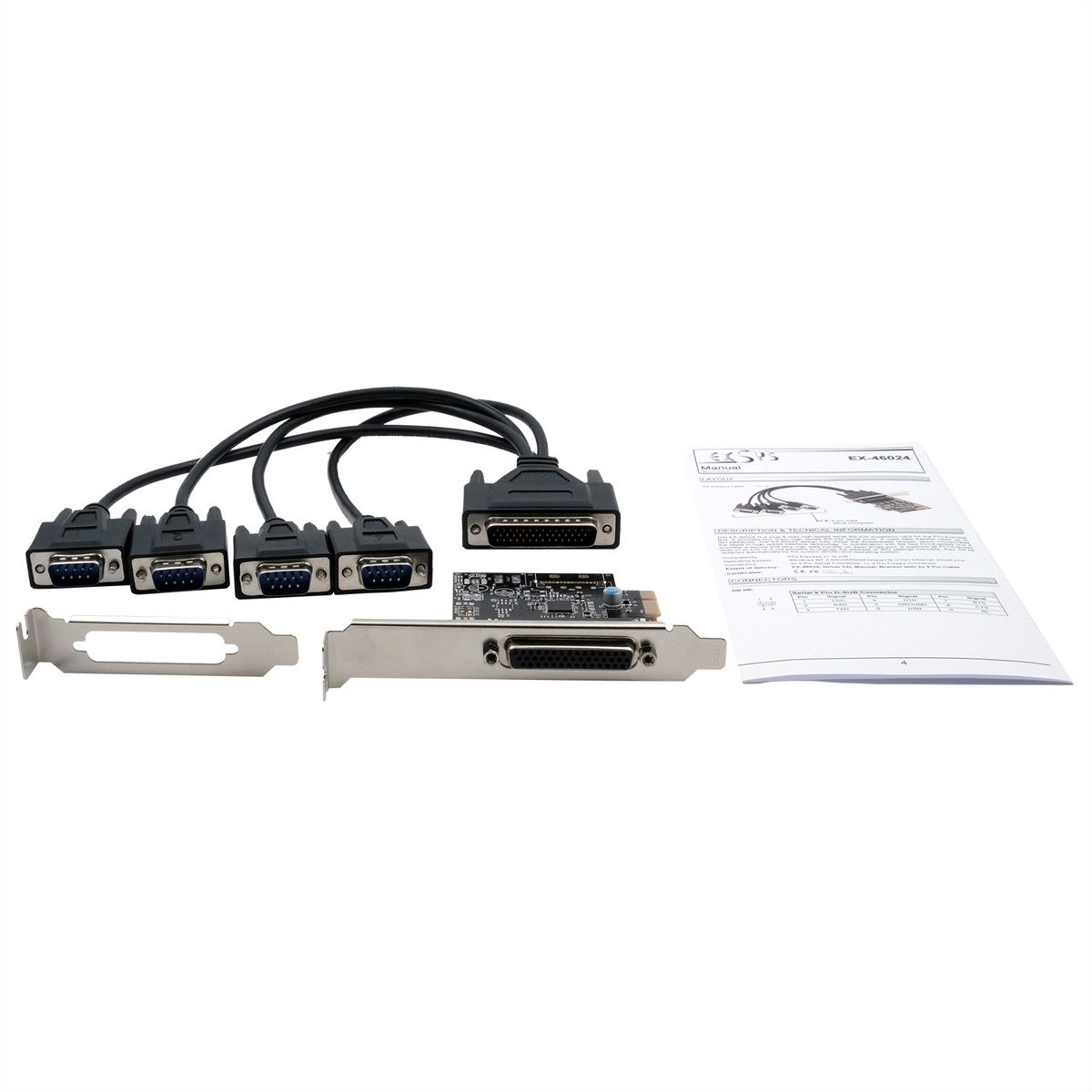

EX-46024, Octopus-kabel, Low Profile beugel, handleiding
BUS system
PCI Express
Interface
4x 9-Pin serielle RS-232 Stecker
RS-232 Interface
ja
Power supply
3,3V via PCIe-sleuf
Data transfer rate
300Baud bis 921.6KBaud
Chipset
ASIX AX99100
Operating System
WinXP/Vista/7/8.x/10/11 (32&64), Server 200x & 2012 R2, Linux
Connection ports
4 x 9-pins D-SUB seriële male connector
Mounting height
Low Profile
Installation Guide / Manual
ja
Height
69 mm
Width
81 mm
Weight
380 g
Height of packaging (single piece)
40 mm
Width of packaging (single piece)
160 mm
Depth of packaging (single piece)
230 mm
Package weight (single piece)
0.31 kg
