Description

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

• Artikelbezeichnung: Adapt str BNCf - Fm (Alte Artikelnummer J01008A0031)
• Ausführung: BNC (f) / F (m)
• Steckzyklen: ≥ 500

Elektrische Eigenschaften:

• Durchgangswiderstand Innenleiter ≤ 20 mΩ
• Durchgangswiderstand Außenleiter ≤ 5 mΩ
• Isolationswiderstand ≥ 5 GΩ
• Spannungsfestigkeit 1.5 kVeff/50 Hz
• Wellenwiderstand 50 Ω/(75 Ω)
• Rückflussdämpfung: Gerade Ausführung ≥ 20 dB/3 GHz (50 Ω types)
• Rückflussdämpfung: Winkel Ausführung ≥ 17.7 dB / 3 GHz (50 Ω types)
• Betriebsspannung ≤ 500 Veff/50 Hz
• Frequenzbereich bis 4 GHz

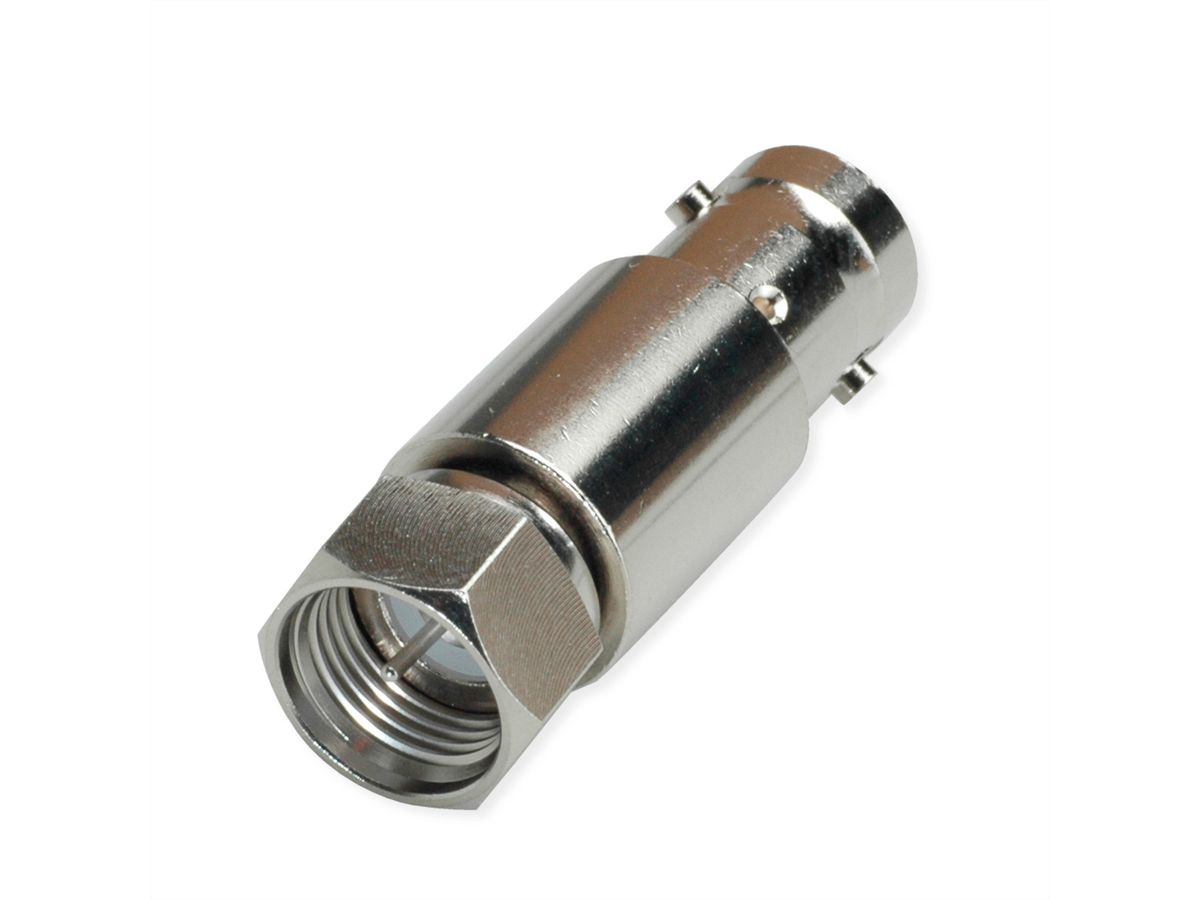

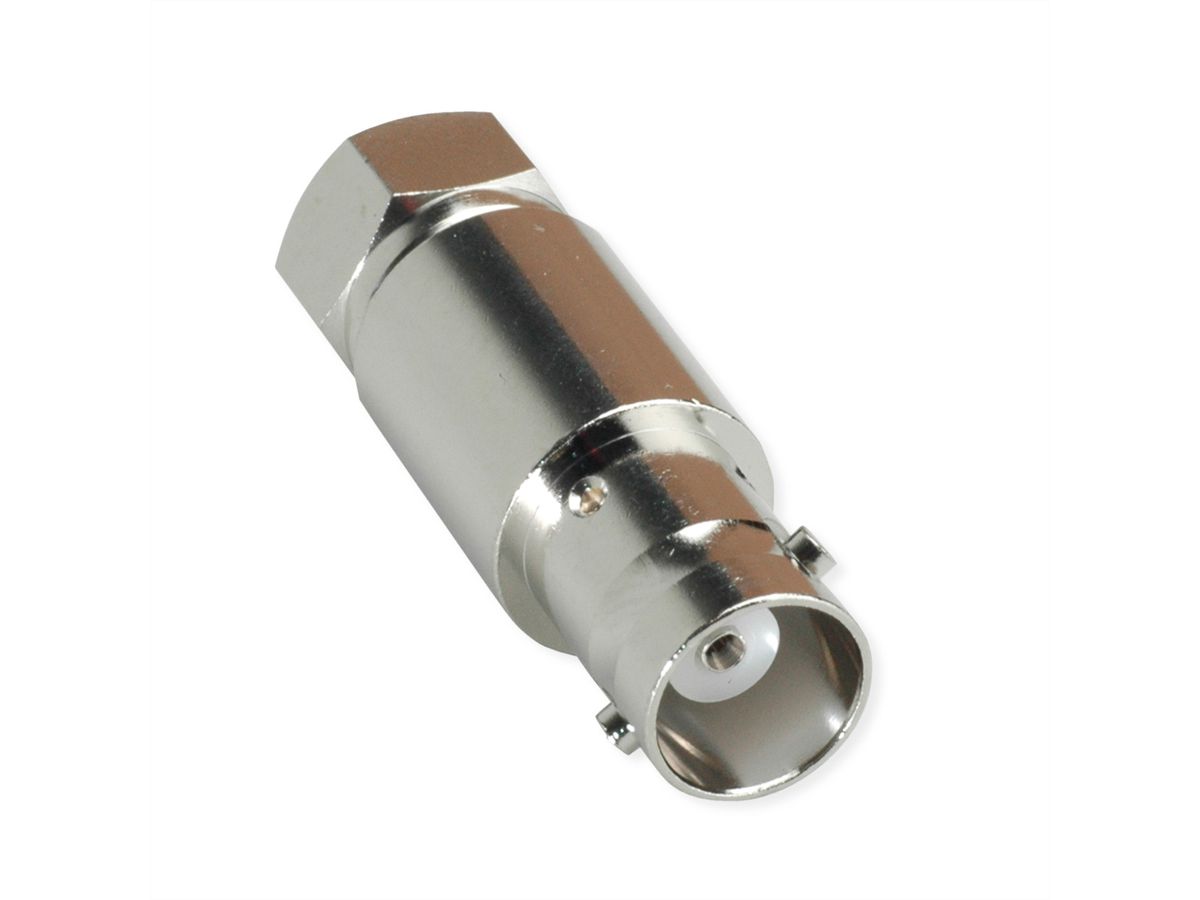

Remark: Picture similar

Specifications

Manufacturer	TELEGÄRTNER
Product group	Koaxialstecker
Product type	BNC auf F Adapter
Colour	silver
Quantity of ports	1
Side 1 Connector Type	BNC-Steckverbinder
Side 1 Connector Gender	Weiblich (Buchse)
Side 2 Connector Type	F-Steckverbinder
Side 2 Connector Gender	Weiblich (Buchse)
Protection class (IP Code)	IP54
Connection direction	gerade
Height of packaging (single piece)	30 mm
Width of packaging (single piece)	90 mm
Depth of packaging (single piece)	130 mm
Package weight (single piece)	0.084 kg
