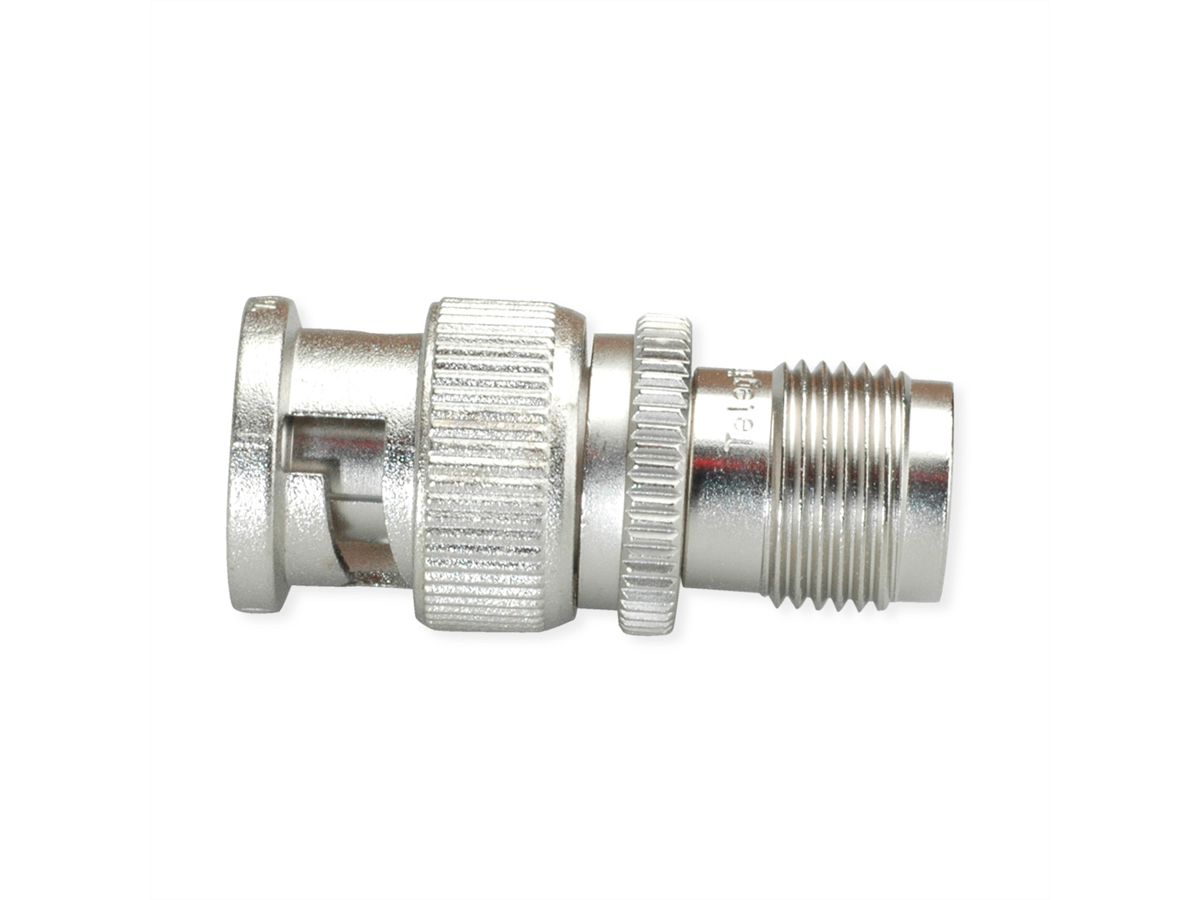

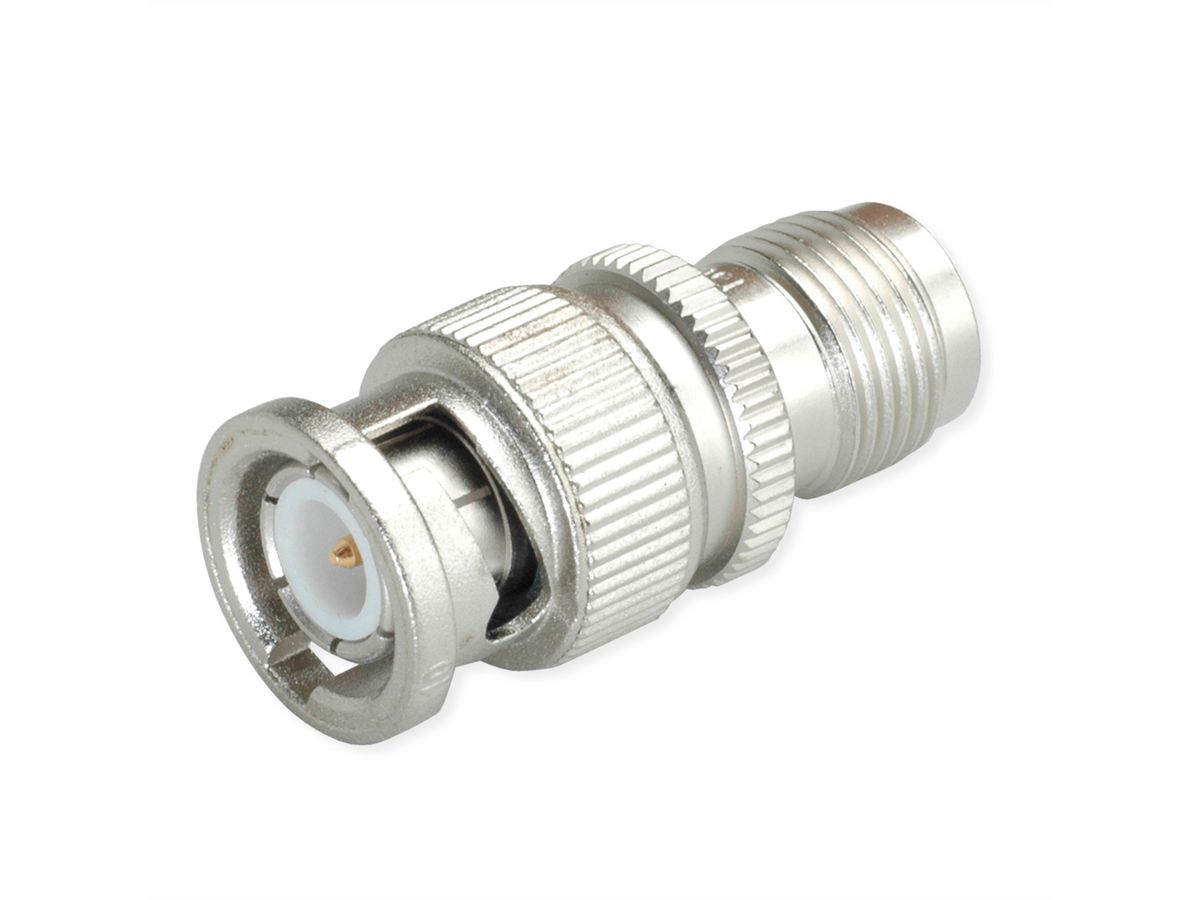

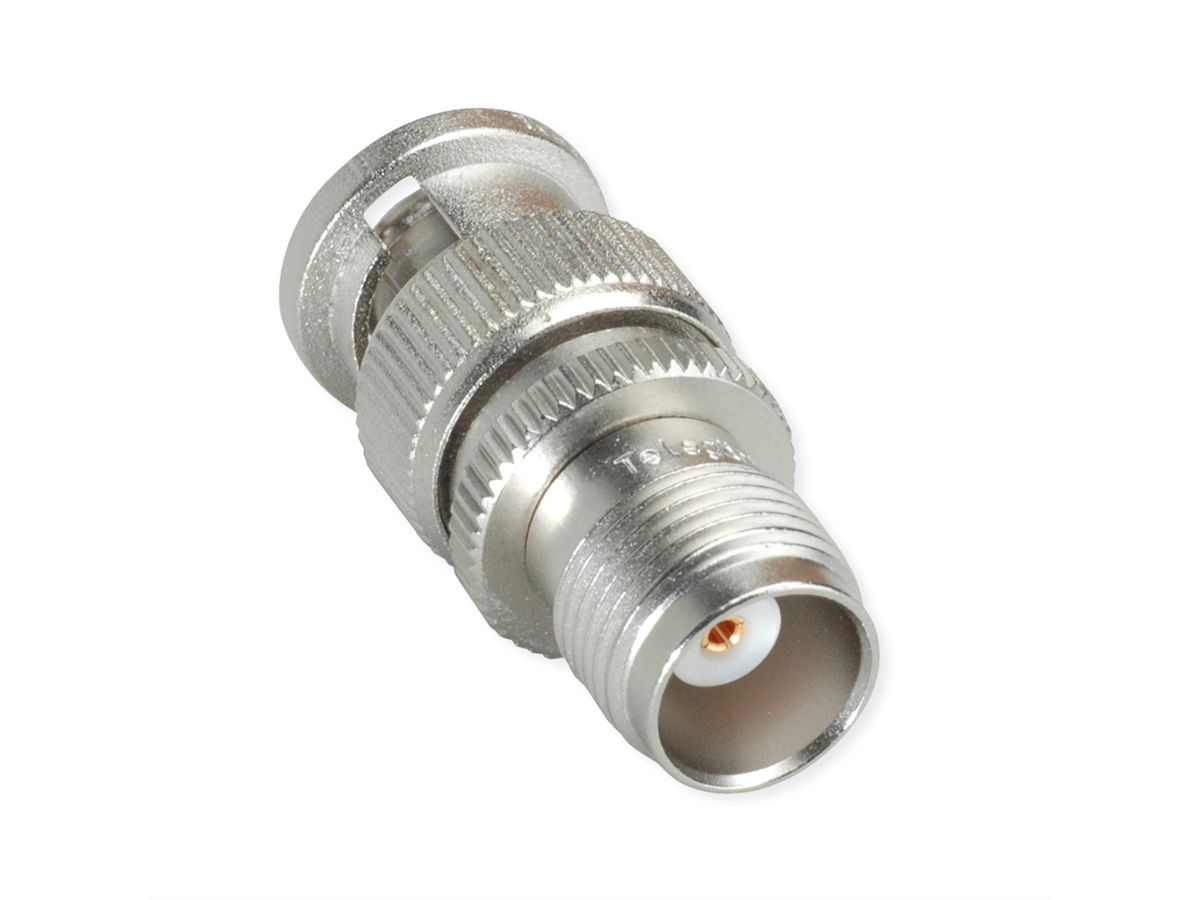

TELEGÄRTNER Adapter BNC-Stecker / TNC-Buchse

Item no. 21170450 Brand / Manufacturer TELEGÄRTNER Manuf. item no. 100023675 EAN 4018359107666 Item weight 0.073 kg
TELEGÄRTNER

Please log in to see our prices and to be able to order. Delivery only to industry, trade, crafts, public institutions, authorities and comparable institutions. No sale to private individuals!

Login
In stock - available for delivery within a few days
Ordered by 2 p.m. - usually shipped the same day
Download PDF

Description

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

  • Artikelbezeichnung: Adapt str BNCm - TNCf (Alte Artikelnummer J01008B0010)
  • Ausführung: BNC (m) / TNC (f)
  • Wellenwiderstand: 50 Ω
  • Max. Frequenz: 4 GHz
  • Rückflussdämpfung: typ.: 1 GHz: - 33 dB; 2 GHz: - 28 dB; 4 GHz: - 20 dB
  • Steckzyklen: ≥ 500

Specifications

Manufacturer
TELEGÄRTNER
Product group
Koaxialstecker
Product type
BNC auf TNC Adapter
Colour
silver
Quantity of ports
1
Side 1 Connector Type
BNC-Steckverbinder
Side 1 Connector Gender
Männlich (Stecker)
Side 2 Connector Type
TNC-Steckverbinder
Side 2 Connector Gender
Weiblich (Buchse)
Protection class (IP Code)
IP54
Connection direction
gerade
Characteristic impedance
50 Ohm
Frequency range (max.)
4 GHz
Height
14.6 mm
Width
14.6 mm
Depth
31 mm
Weight
33.32 g
Height of packaging (single piece)
30 mm
Width of packaging (single piece)
90 mm
Depth of packaging (single piece)
120 mm
Package weight (single piece)
0.073 kg

Downloads

Manufacturer data sheet - English (32.3 KB)
