Description

Die Serie FME umfasst koaxiale Steckverbinder mit Schraubverschluss, die bis zu einer Frequenz von 2 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ohm. Kabel werden je nach Ausführung durch Crimpen oder Löten angeschlossen. Die Steckverbinder der Serie FME werden, auch wegen ihrer kompakten Bauform, häufig im Mobilfunk und hier insbesondere in Fahrzeugen eingesetzt.

• Artikelbezeichnung: Adapt str FMEm - SMAf (Alte Artikelnummer J01703A0000)
• Ausführung: FME (m) / SMA (f)
• Max. Frequenz: 2 GHz

Elektrische Eigenschaften

• Durchgangswiderstand Innenleiter ≤ 10 mΩ
• Durchgangswiderstand Außenleiter ≤ 5 mΩ
• Isolationswiderstand ≥ 5 GΩ
• Spannungsfestigkeit 1 kVeff/50 Hz
• Wellenwiderstand 50 Ω
• Betriebsspannung ≤ 100 Veff/50 Hz
• Einfügedämpfung ≤ 0.2 dB/1.8 GHz
• Rückflußdämpfung ≥ 20 dB/1.8 GHz
• Frequenzbereich bis 2 GHz

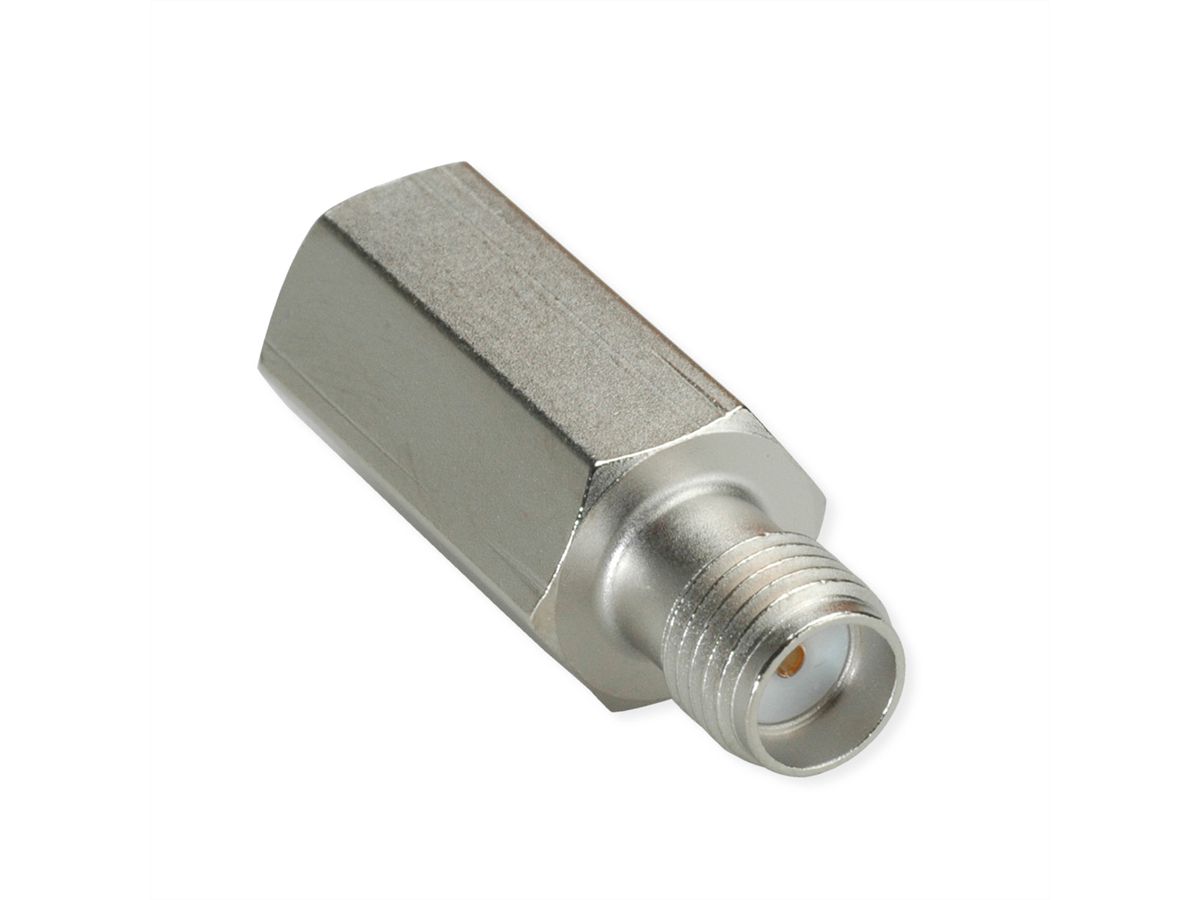

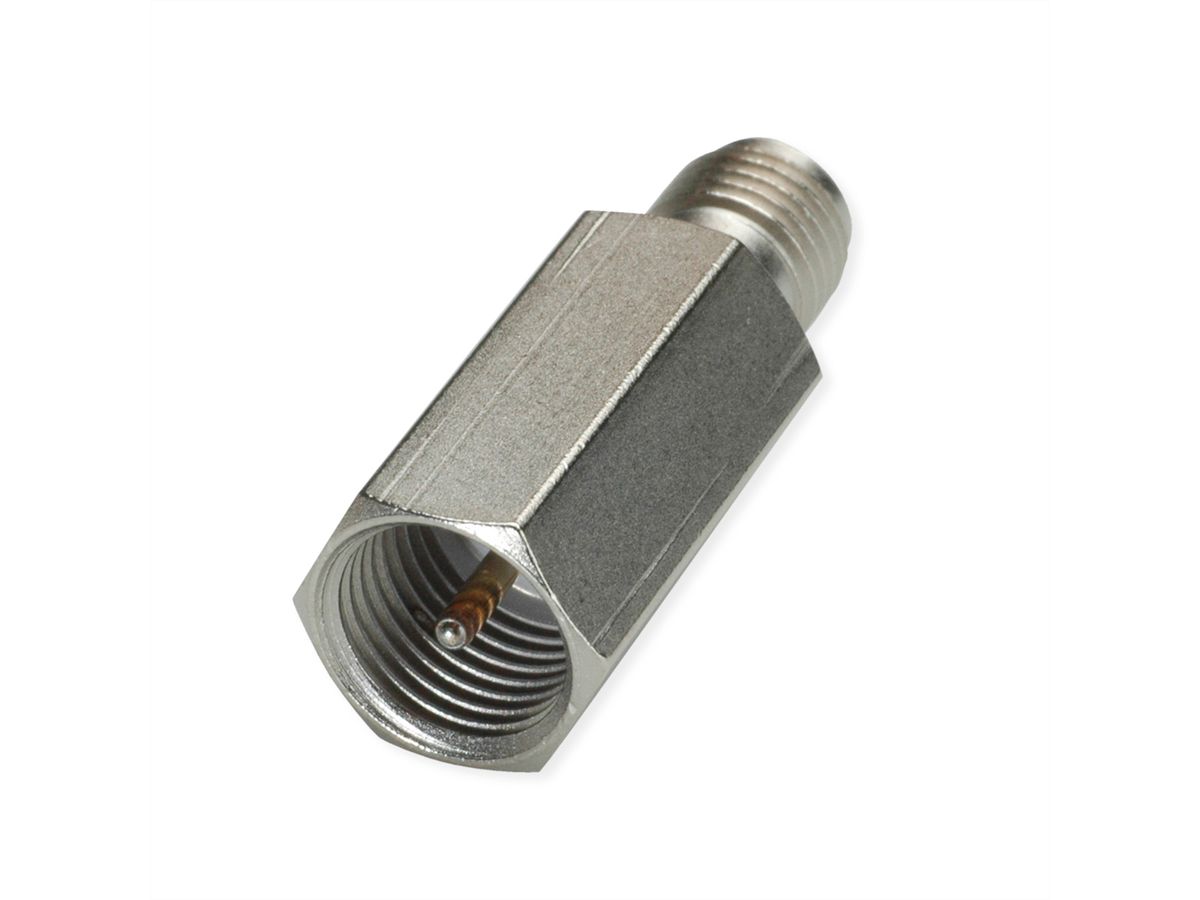

Remark: Picture similar

Specifications

Manufacturer	TELEGÄRTNER
Product group	Koaxialstecker
Product type	FME auf SMA Adapter
Colour	silver
Quantity of ports	1
Side 1 Connector Type	FME-Steckverbinder
Side 1 Connector Gender	Männlich (Stecker)
Side 2 Connector Type	SMA-Steckverbinder
Side 2 Connector Gender	Weiblich (Buchse)
Connection direction	gerade
Height of packaging (single piece)	20 mm
Width of packaging (single piece)	90 mm
Depth of packaging (single piece)	130 mm
Package weight (single piece)	0.034 kg
