Description

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

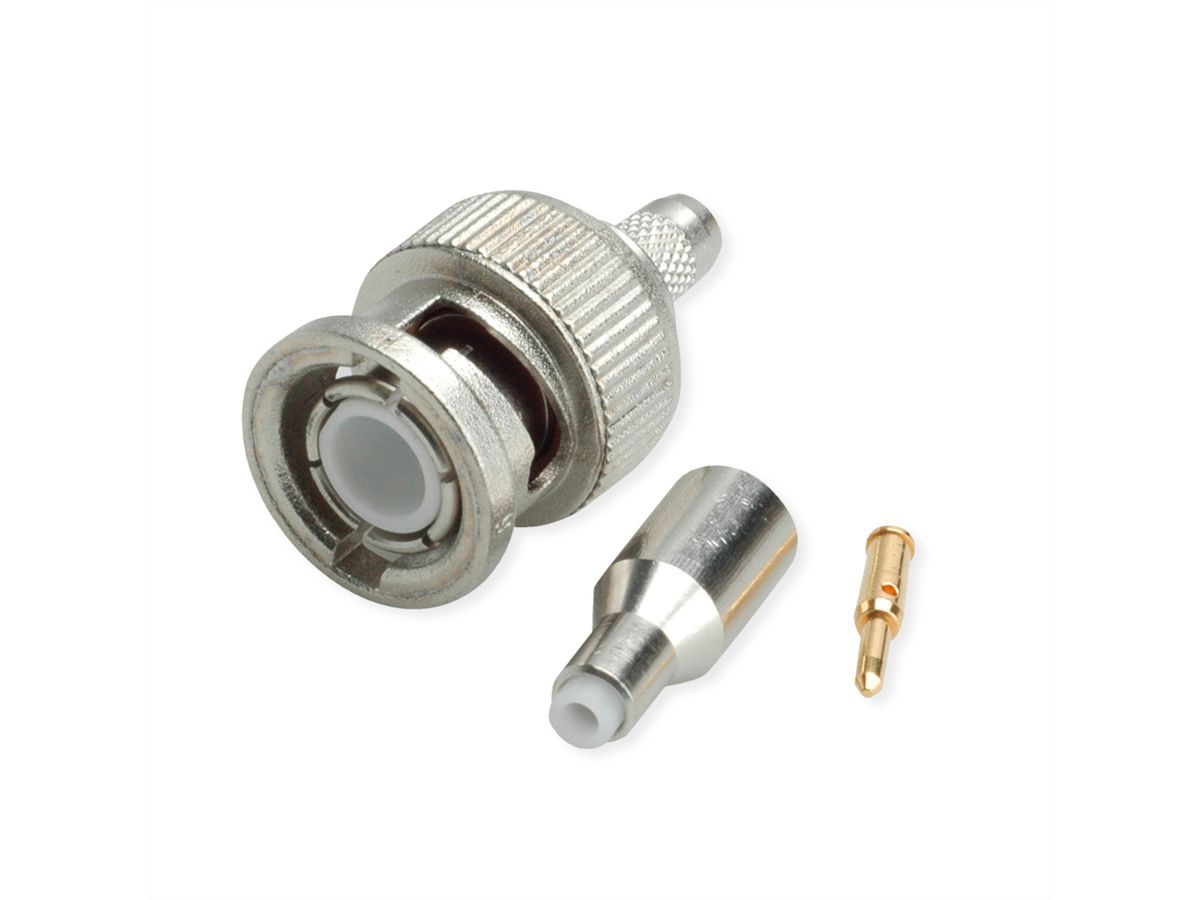

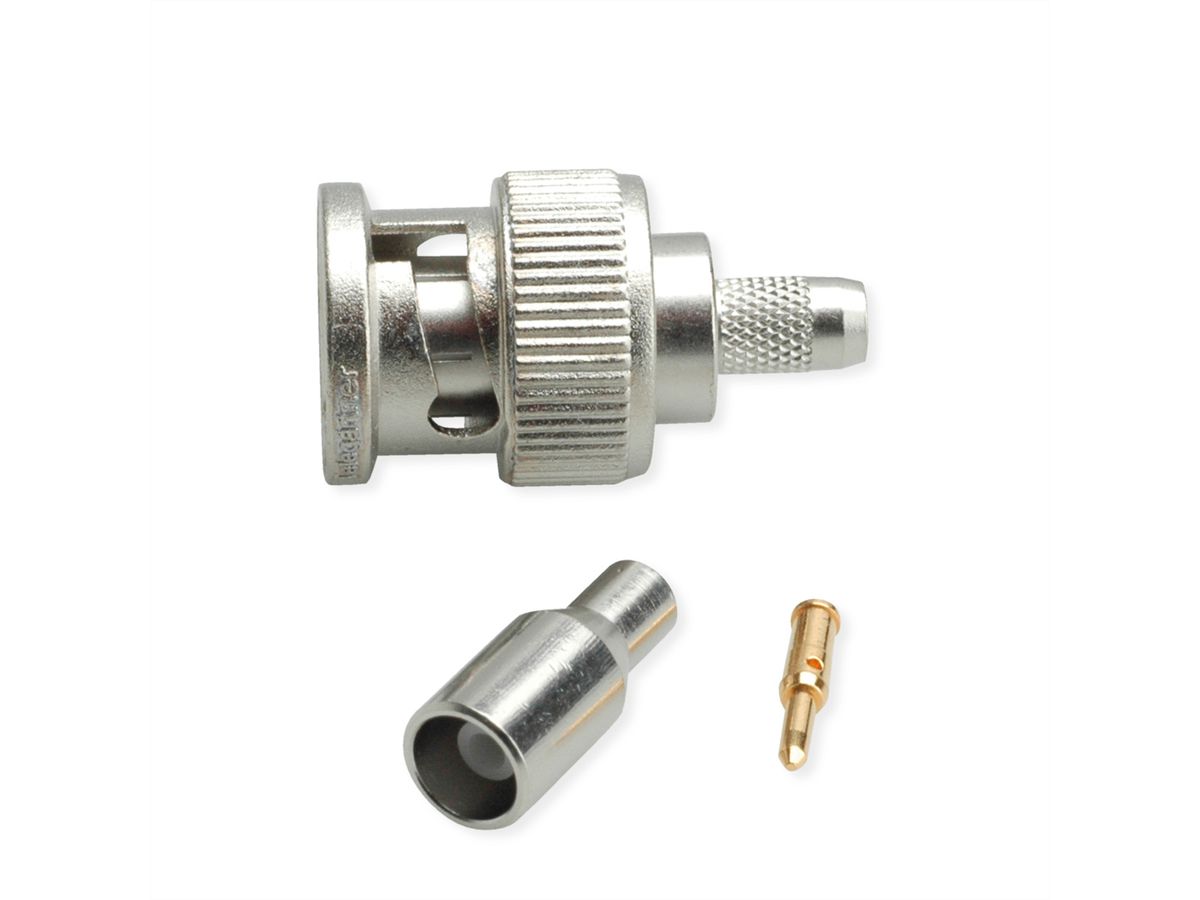

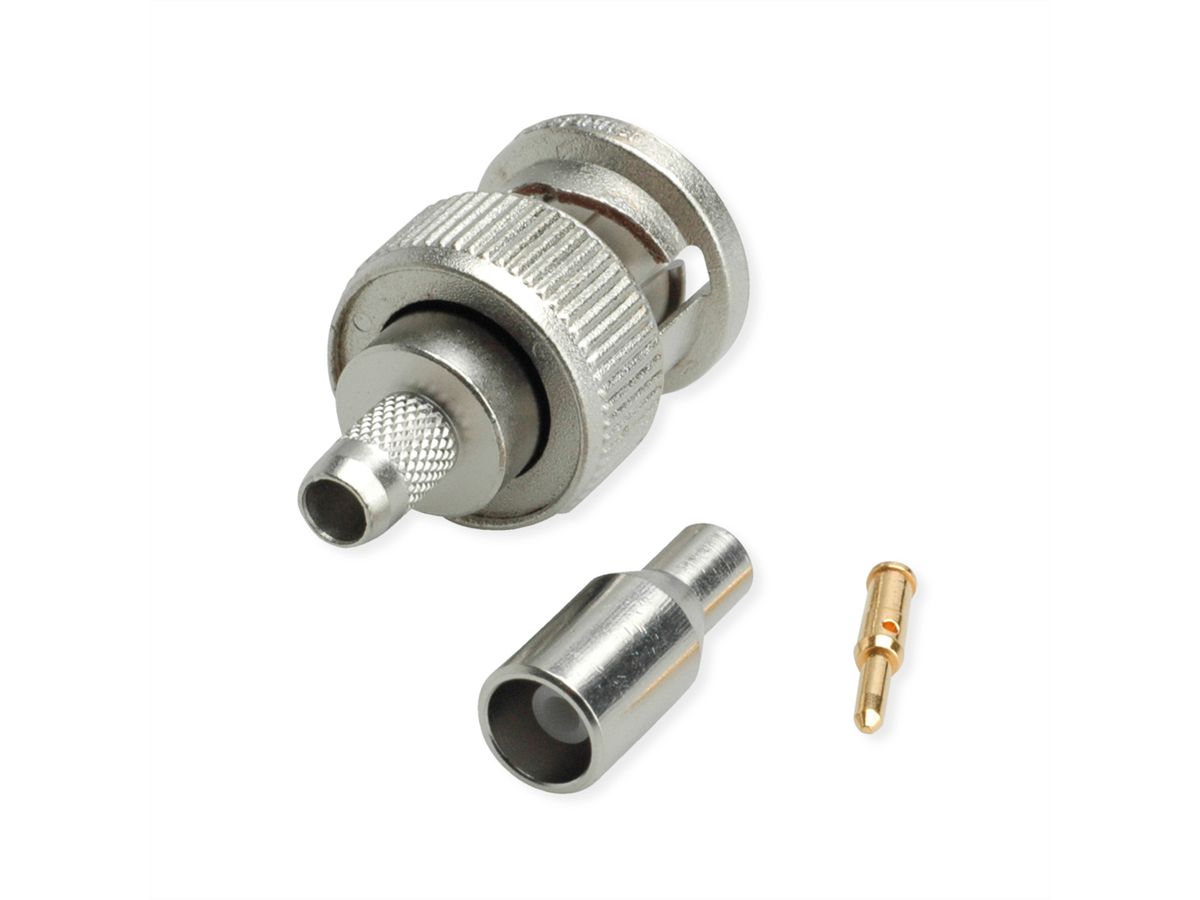

• Artikelbezeichnung: BNC Plg str cr/cr G7 Std Z50 (Alte Artikelnummer J01000A0040)
• Wellenwiderstand: 50 Ohm
• Kabelgruppe; Kabel: G7 (RG-316/U), RG-316/U, KX 22A, KX 3B, RG-174/U, RG-188A/U, MRC 100 Flex (0.48L/1.5 AF)
• Anmerkungen: crimp/crimp; Standard; Low cost type f < 500 MHz
• Montage: A2505

Elektrische Eigenschaften:

• Durchgangswiderstand Innenleiter ≤ 20 mΩ
• Durchgangswiderstand Außenleiter ≤ 5 mΩ
• Isolationswiderstand ≥ 5 GΩ
• Spannungsfestigkeit 1.5 kVeff/50 Hz
• Rückflussdämpfung: Gerade Ausführung ≥ 20 dB/3 GHz (50 Ω types)
• Rückflussdämpfung: Winkel Ausführung ≥ 17.7 dB / 3 GHz (50 Ω types)
• Betriebsspannung ≤ 500 Veff/50 Hz
• Frequenzbereich bis 4 GHz

Remark: Picture similar

Specifications

Manufacturer	TELEGÄRTNER
Product group	Koaxialstecker
Product type	BNC-Kabelstecker Crimp
Colour	silver
Quantity of ports	1
Side 1 Connector Type	BNC-Steckverbinder
Side 1 Connector Gender	Männlich (Stecker)
Protection class (IP Code)	IP54
Connection direction	gerade
Operating temperature min.	-40 °C
Operating temperature max.	75 °C
Height of packaging (single piece)	40 mm
Width of packaging (single piece)	80 mm
Depth of packaging (single piece)	100 mm
Package weight (single piece)	0.01 kg
