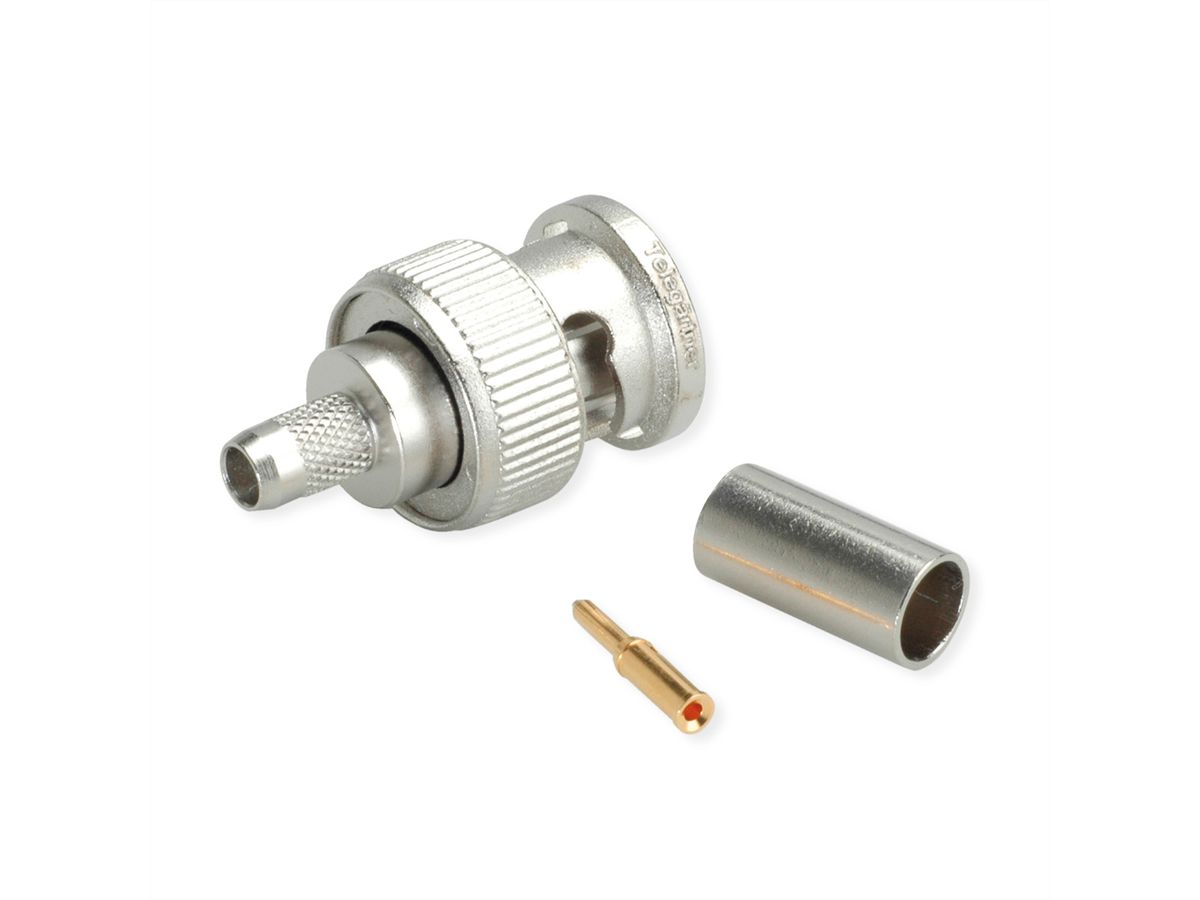

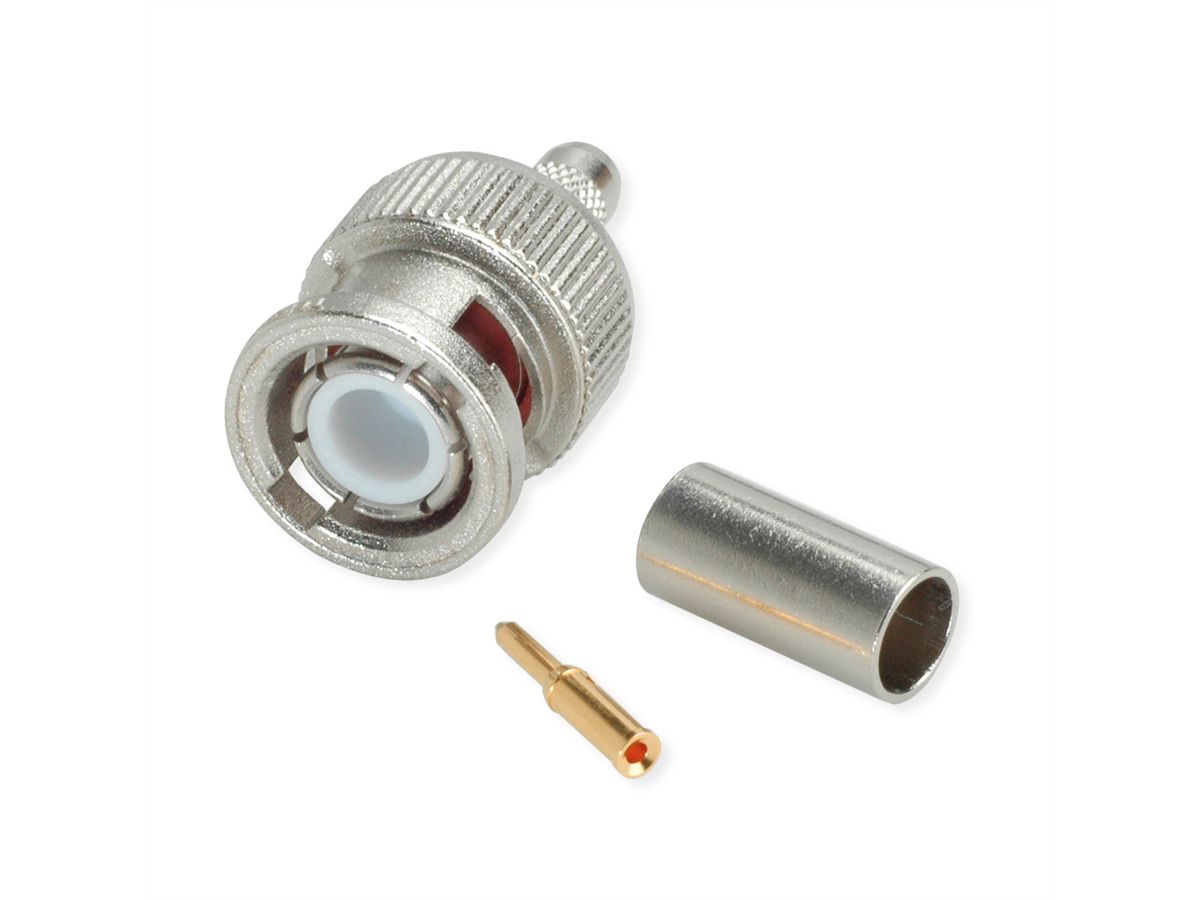

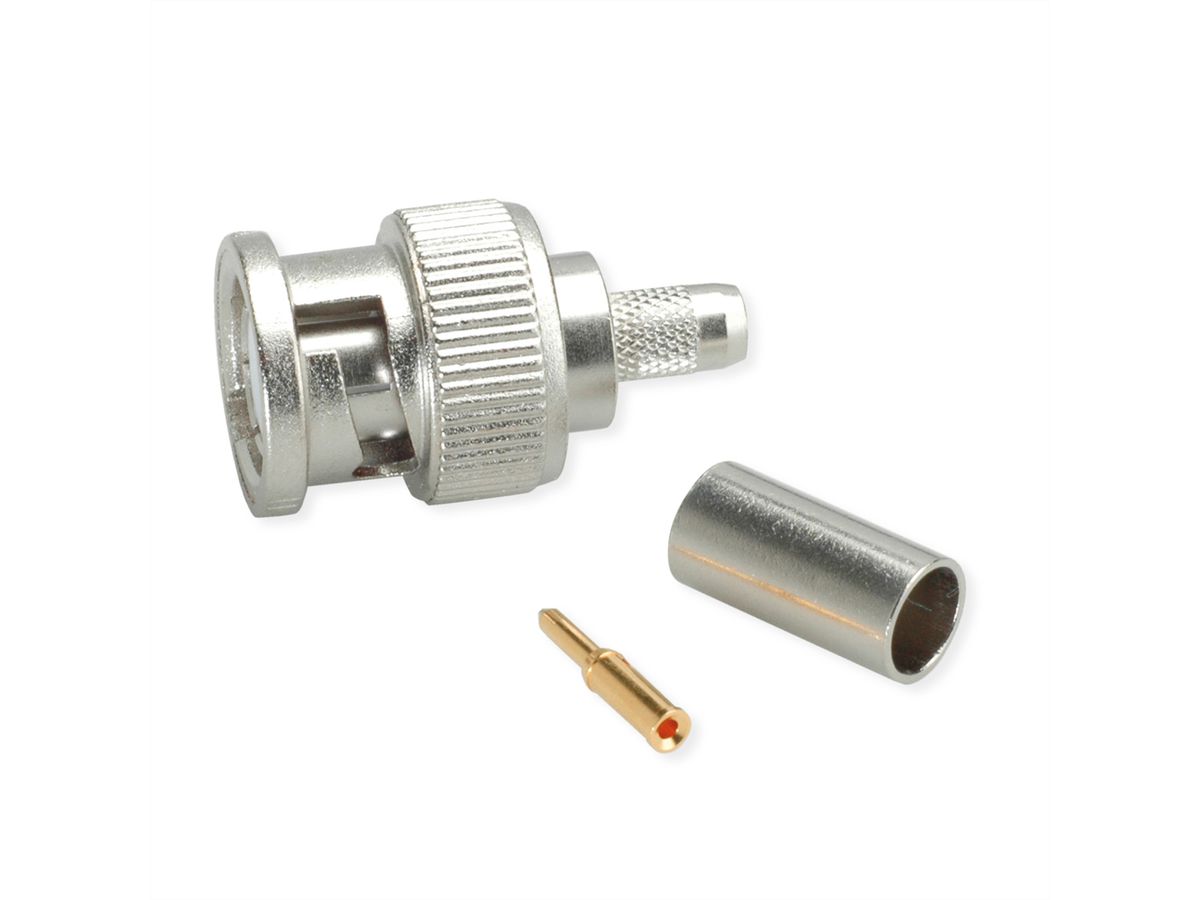

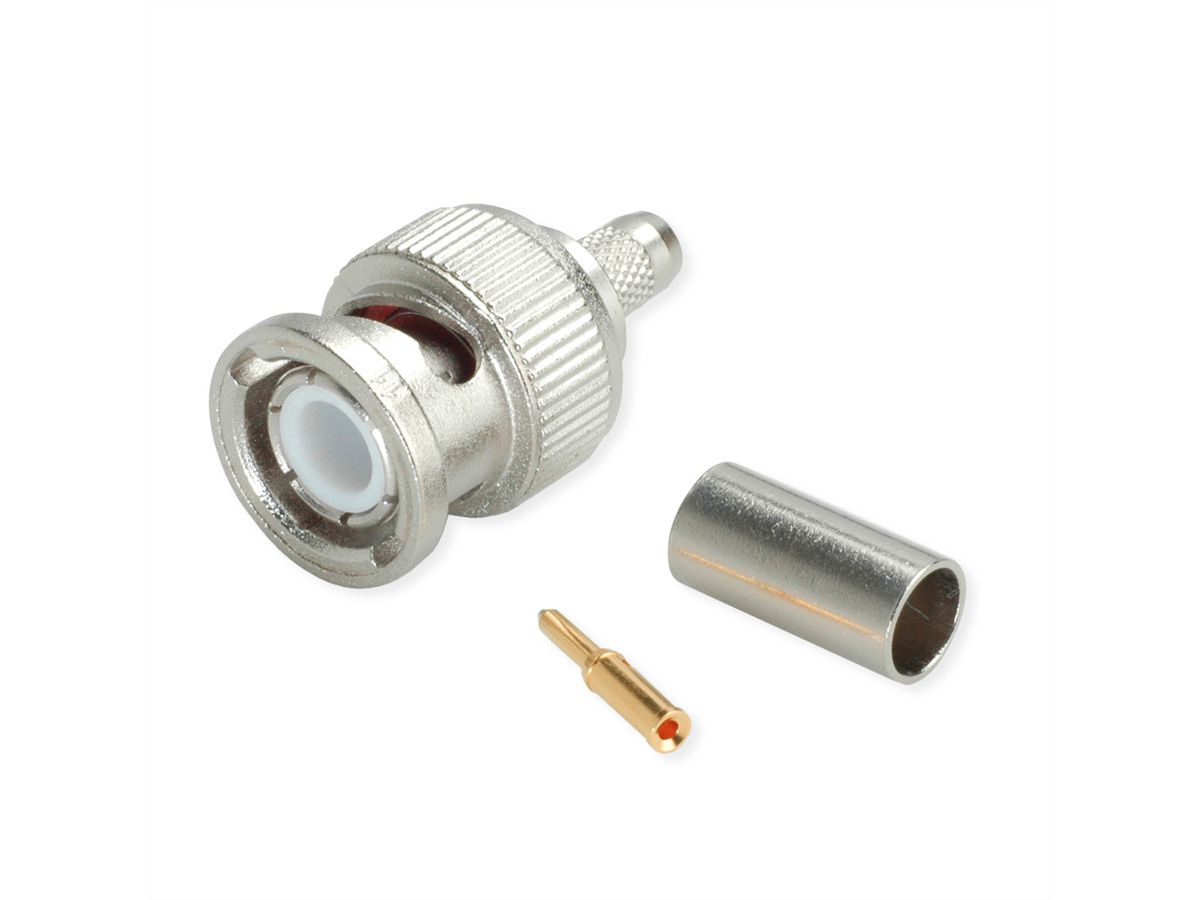

TELEGÄRTNER BNC-Crimpstecker 50 Ohm, für RG-58C/U Professional

Please log in to see our prices and to be able to order. Delivery only to industry, trade, crafts, public institutions, authorities and comparable institutions. No sale to private individuals!

In stock - available for delivery within a few days

Ordered by 2 p.m. - usually shipped the same day

Item no.	21170502
Brand / Manufacturer	TELEGÄRTNER
Manuf. item no.	100027453
EAN	4018359101879
Item weight	0.051 kg

Description

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

Artikelbezeichnung: BNC Plg str cr/cr G1 Prof Z50 (Alte Artikelnummer J01000A1255Y)
Wellenwiderstand: 50 Ohm
Kabelgruppe; Kabel: G1 (RG-58C/U), 7806A, 9907, CNT-195, HPF 195, KX 15, LMR-195, RG-58C/U, WCX195, YR23092
Anmerkungen: crimp/crimp Professional
Abmessungen: a=31, b=13
Montage: A0205
MIL-Std.: UG-1785/U
Ohne Kabelgruppe: YR23092

Elektrische Eigenschaften:

Durchgangswiderstand Innenleiter ≤ 20 mΩ
Durchgangswiderstand Außenleiter ≤ 5 mΩ
Isolationswiderstand ≥ 5 GΩ
Spannungsfestigkeit 1.5 kVeff/50 Hz
Rückflussdämpfung: Gerade Ausführung ≥ 20 dB/3 GHz (50 Ω types)
Rückflussdämpfung: Winkel Ausführung ≥ 17.7 dB / 3 GHz (50 Ω types)
Betriebsspannung ≤ 500 Veff/50 Hz
Frequenzbereich bis 4 GHz

Remark: Picture similar

Specifications

Manufacturer	TELEGÄRTNER
Product group	Koaxialstecker
Product type	BNC-Kabelstecker Crimp
Colour	silver
Quantity of ports	1
Side 1 Connector Type	BNC-Steckverbinder
Side 1 Connector Gender	Männlich (Stecker)
Protection class (IP Code)	IP54
Connection direction	gerade
Operating temperature min.	-40 °C
Operating temperature max.	155 °C
Height of packaging (single piece)	30 mm
Width of packaging (single piece)	130 mm
Depth of packaging (single piece)	20 mm
Package weight (single piece)	0.051 kg
