Description

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

• Artikelbezeichnung: BNC Jck str Bkhd cr/cr G1 insul Z50 (Alte Artikelnummer J01001A0056)
• Wellenwiderstand: 50 Ohm
• Kabelgruppe; Kabel: G1 (RG-58C/U), RG-58C/U, 7806A, 9907, CNT-195, HPF 195, KX 15, LMR-195, WCX195
• Anmerkungen: crimp/crimp; Isolierflansch
• Einbaumaß: Z004
• Montage: A1305

Elektrische Eigenschaften:

• Durchgangswiderstand Innenleiter ≤ 20 mΩ
• Durchgangswiderstand Außenleiter ≤ 5 mΩ
• Isolationswiderstand ≥ 5 GΩ
• Spannungsfestigkeit 1.5 kVeff/50 Hz
• Rückflussdämpfung: Gerade Ausführung ≥ 20 dB/3 GHz (50 Ω types)
• Rückflussdämpfung: Winkel Ausführung ≥ 17.7 dB / 3 GHz (50 Ω types)
• Betriebsspannung ≤ 500 Veff/50 Hz
• Frequenzbereich bis 4 GHz

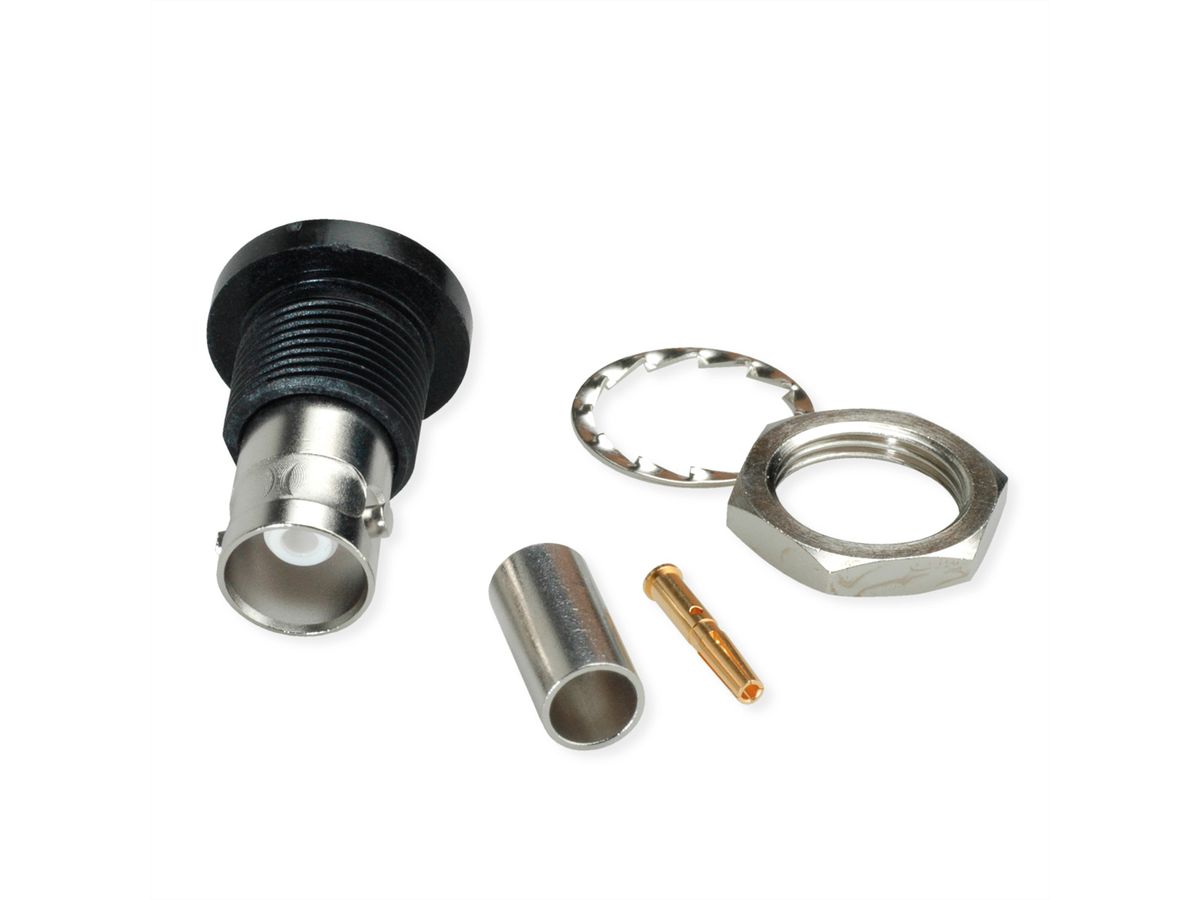

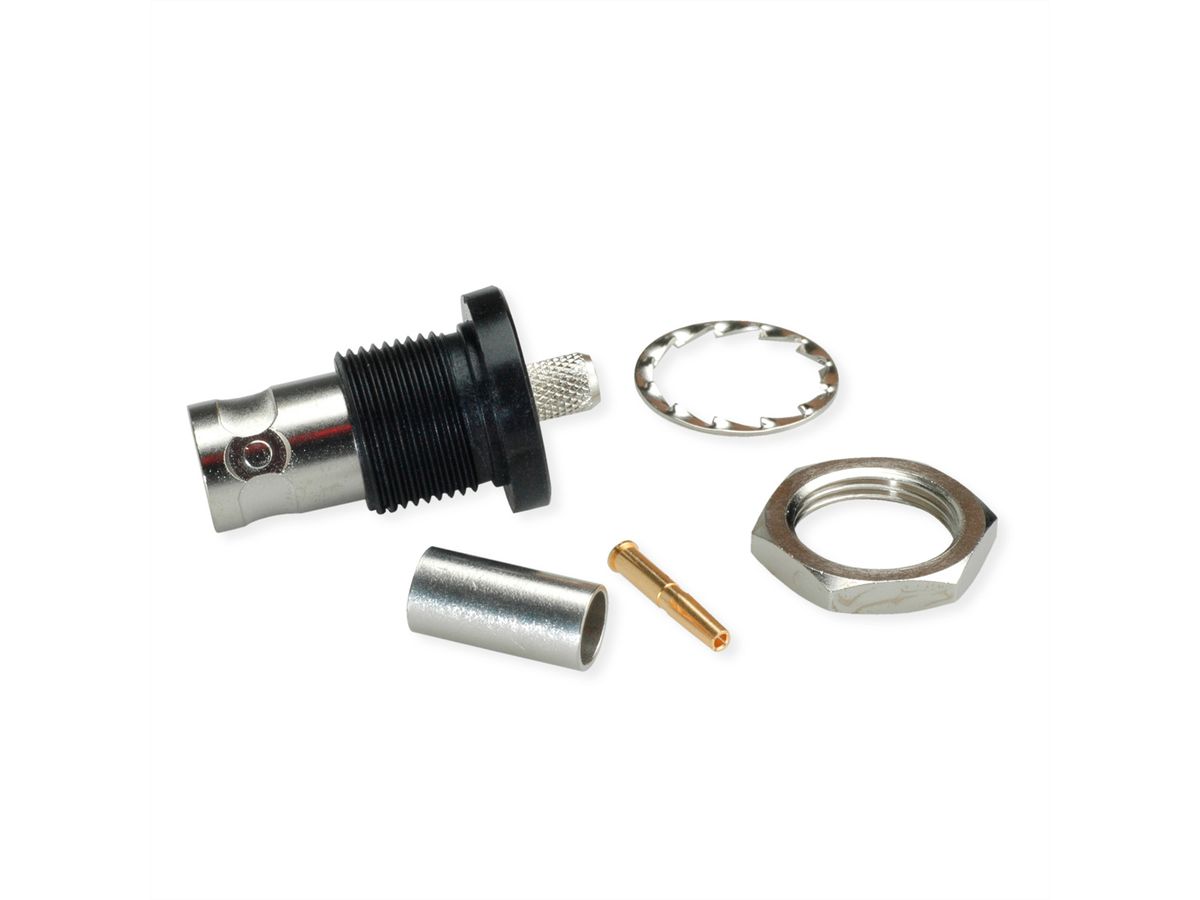

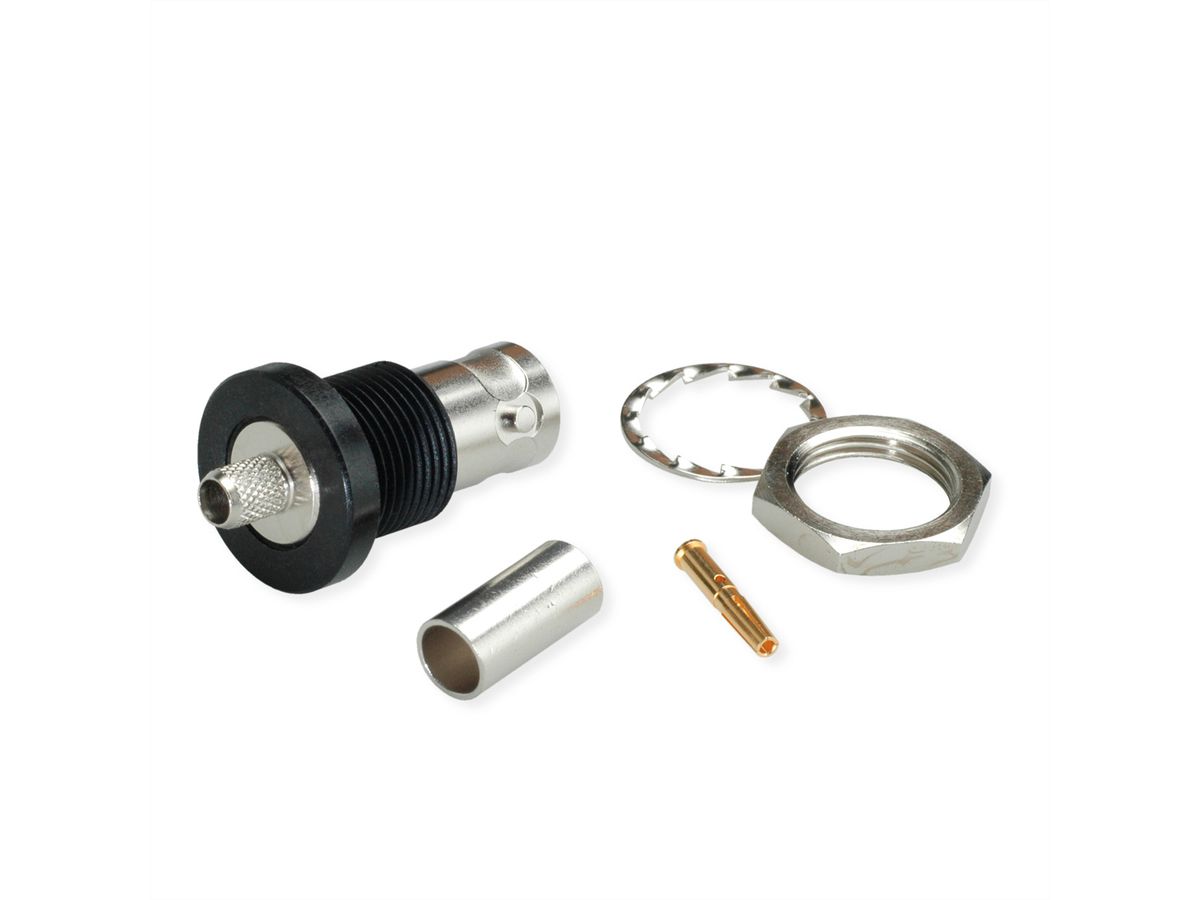

Remark: Picture similar

Specifications

Manufacturer	TELEGÄRTNER
Product group	Koaxialstecker
Product type	BNC-Kabeleinbaubuchse Crimp
Colour	silver
Quantity of ports	1
Side 1 Connector Type	BNC-Steckverbinder
Side 1 Connector Gender	Weiblich (Buchse)
Protection class (IP Code)	IP54
Connection direction	gerade
Operating temperature min.	-30 °C
Operating temperature max.	75 °C
Height of packaging (single piece)	30 mm
Width of packaging (single piece)	90 mm
Depth of packaging (single piece)	130 mm
Package weight (single piece)	0.069 kg
