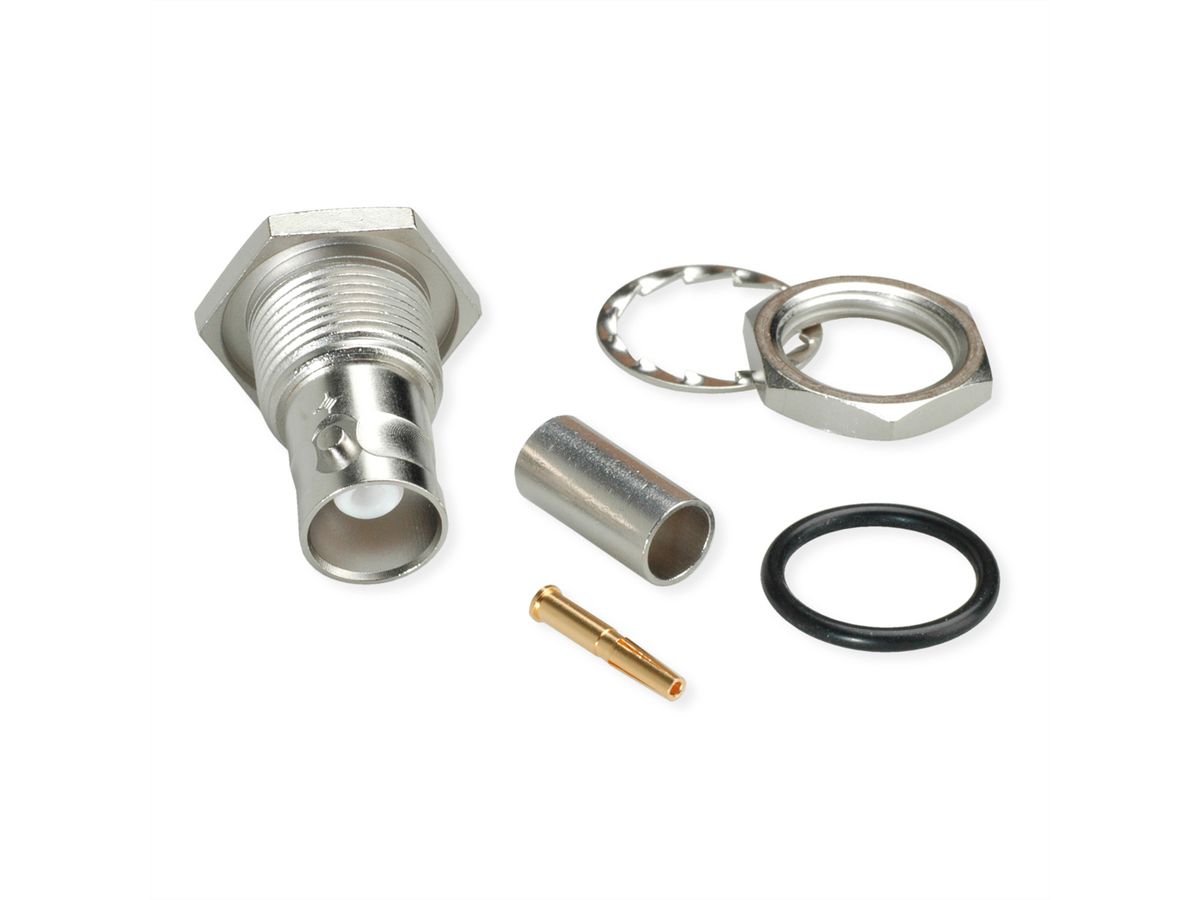

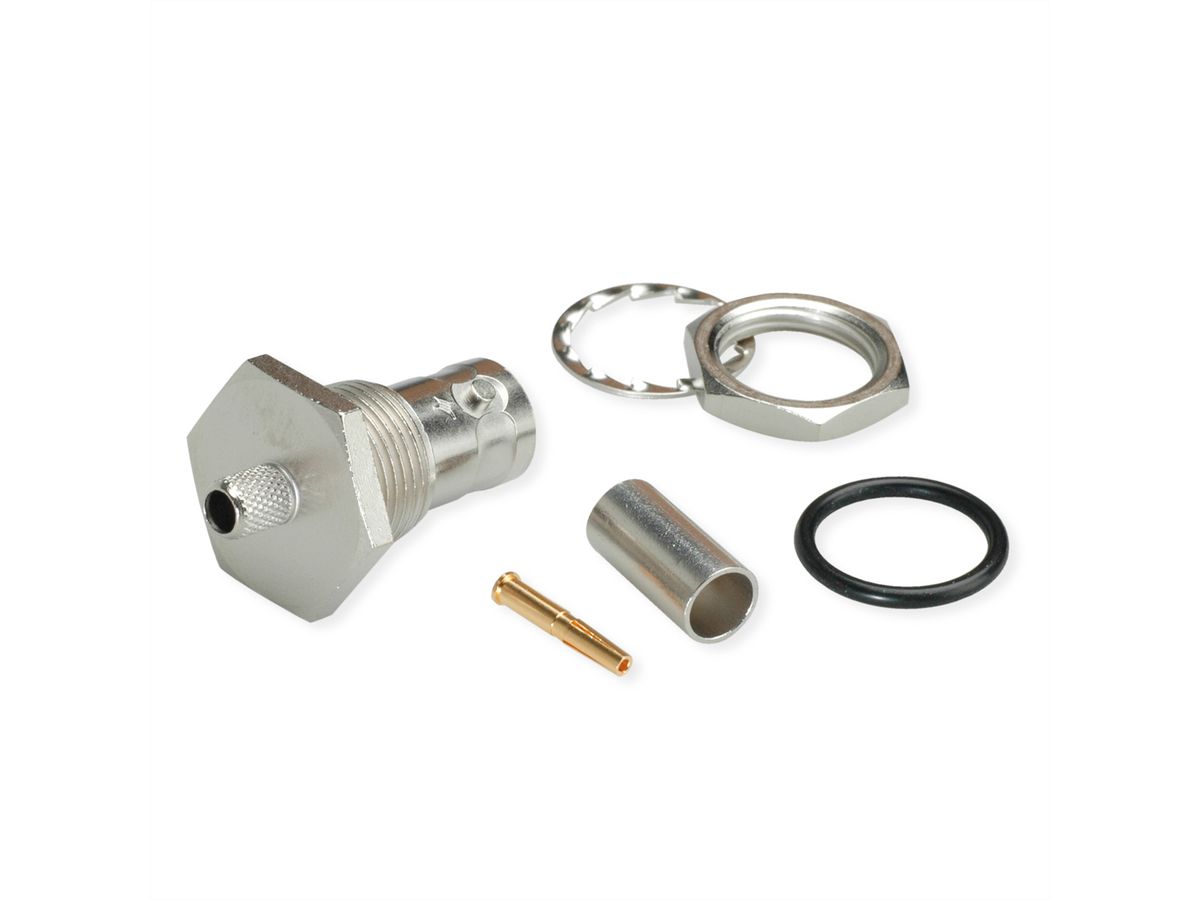

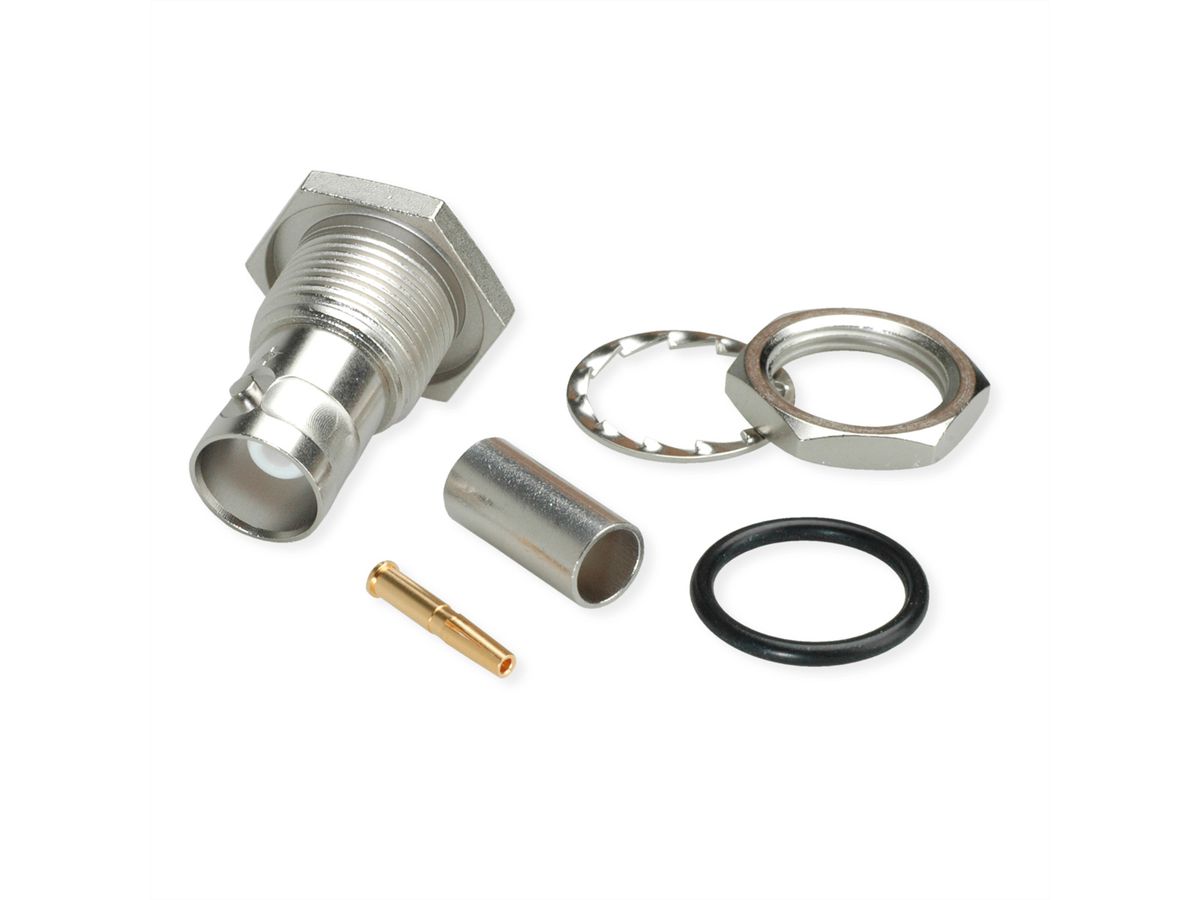

TELEGÄRTNER BNC-Kabeleinbaubuchse 50 Ohm für RG-58C/U

Item no. 21170479 Brand / Manufacturer TELEGÄRTNER Manuf. item no. 100023393 EAN 4018359561277 Item weight 0.081 kg
TELEGÄRTNER

Please log in to see our prices and to be able to order. Delivery only to industry, trade, crafts, public institutions, authorities and comparable institutions. No sale to private individuals!

Login
In stock - available for delivery within a few days
Ordered by 2 p.m. - usually shipped the same day
Download PDF

Description

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

  • Artikelbezeichnung: BNC Jck str Bkhd cr/cr G1 Z50 (Alte Artikelnummer J01001A0108)
  • Wellenwiderstand: 50 Ohm
  • Kabelgruppe; Kabel: G1 (RG-58/U), 7806A, 9907, CNT-195, HPF 195, KX 15, LMR-195, RG-58C/U, WCX195
  • Anmerkungen: crimp/crimp
  • Einbaumaß: Z004
  • Montage: A1105

Specifications

Manufacturer
TELEGÄRTNER
Product group
Koaxialstecker
Product type
BNC-Kabeleinbaubuchse Crimp
Colour
silver
Quantity of ports
1
Side 1 Connector Type
BNC-Steckverbinder
Side 1 Connector Gender
Weiblich (Buchse)
Side 2 Connector Type
Crimpanschluss
Protection class (IP Code)
IP54
Connection direction
gerade
Characteristic impedance
50 Ohm
Frequency range (max.)
4 GHz
Height
17 mm
Width
17 mm
Depth
35.4 mm
Weight
16.3 g
Height of packaging (single piece)
30 mm
Width of packaging (single piece)
90 mm
Depth of packaging (single piece)
110 mm
Package weight (single piece)
0.081 kg
