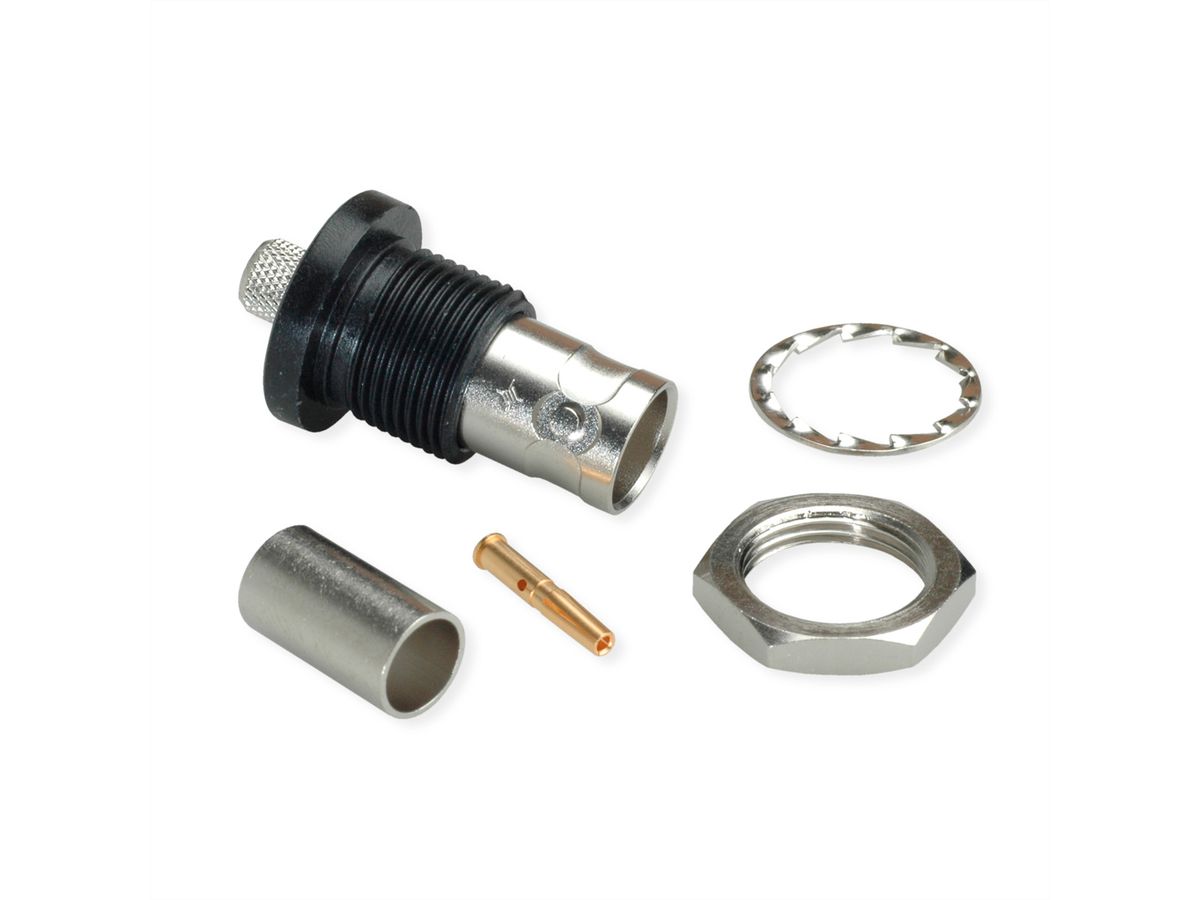

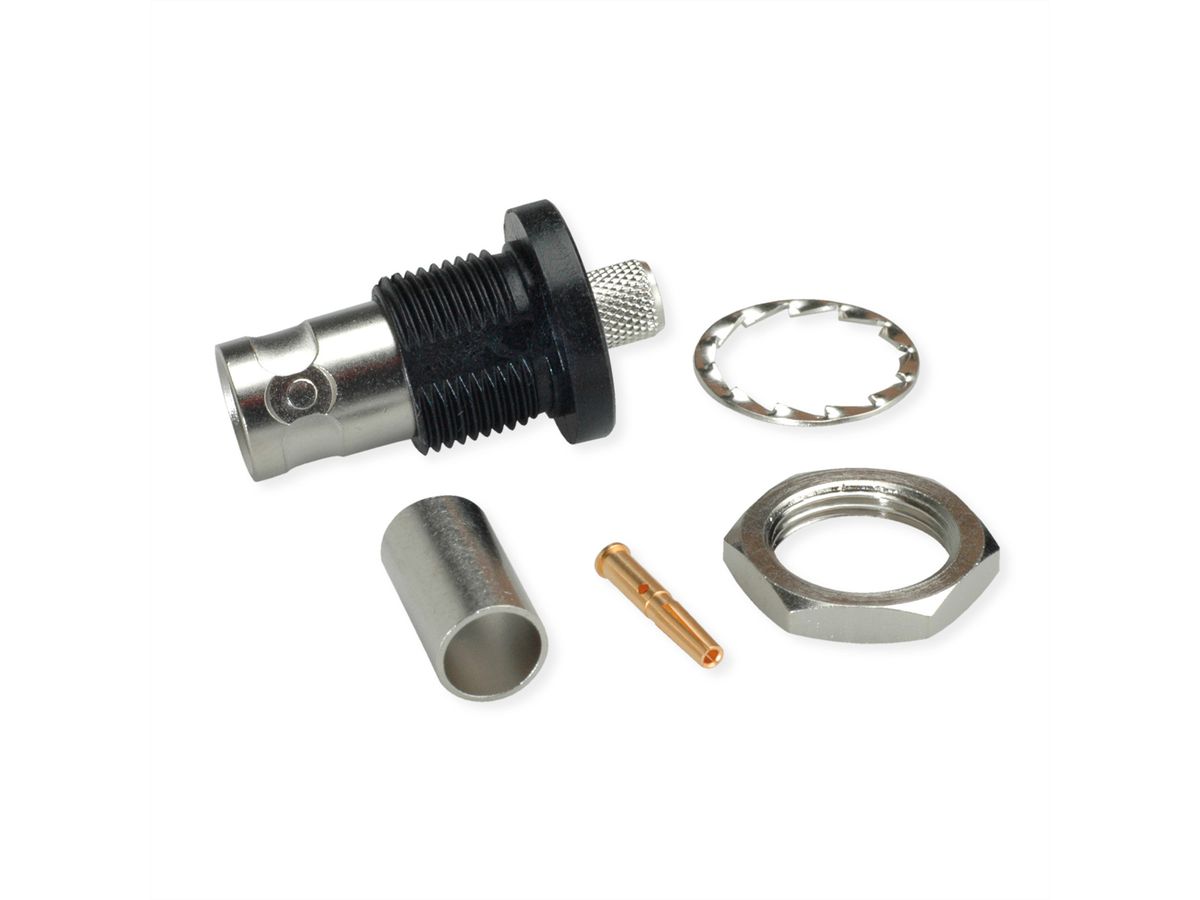

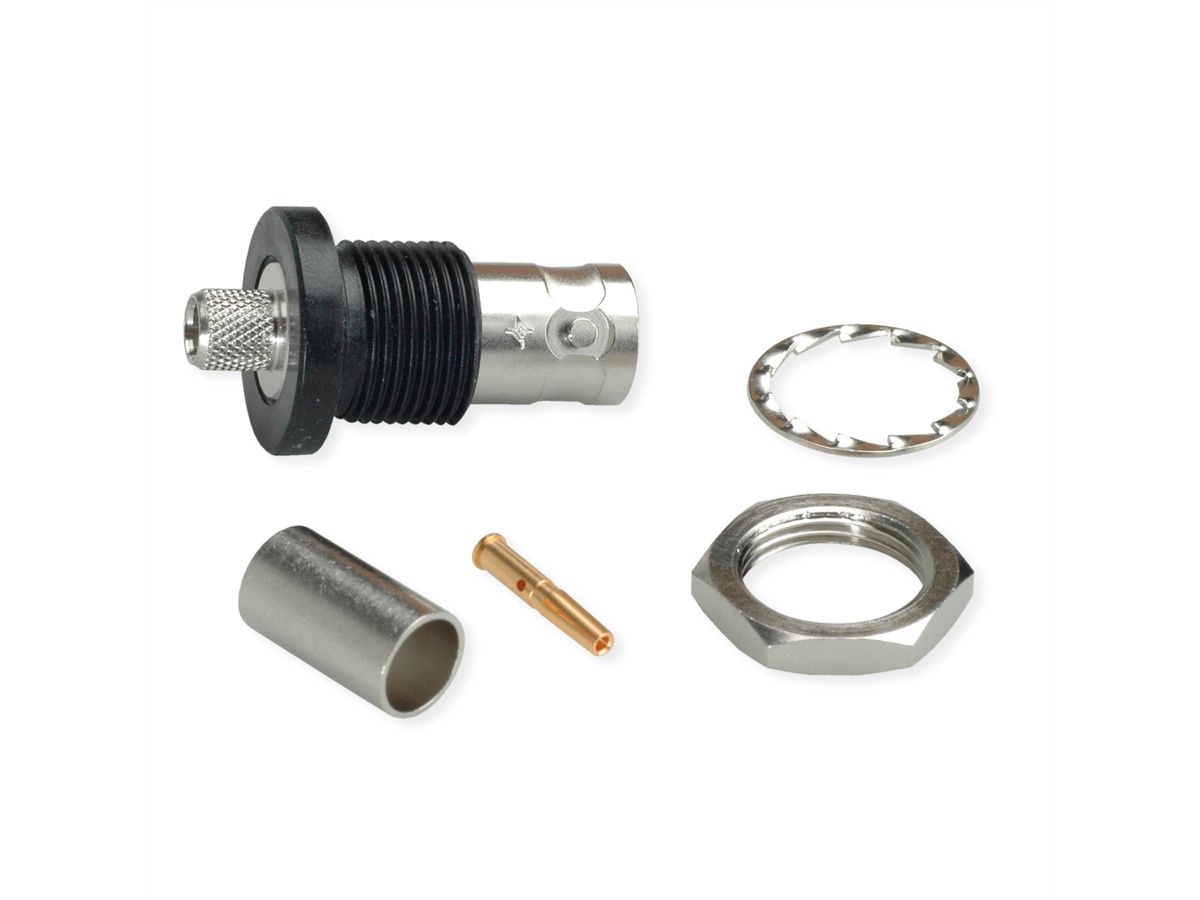

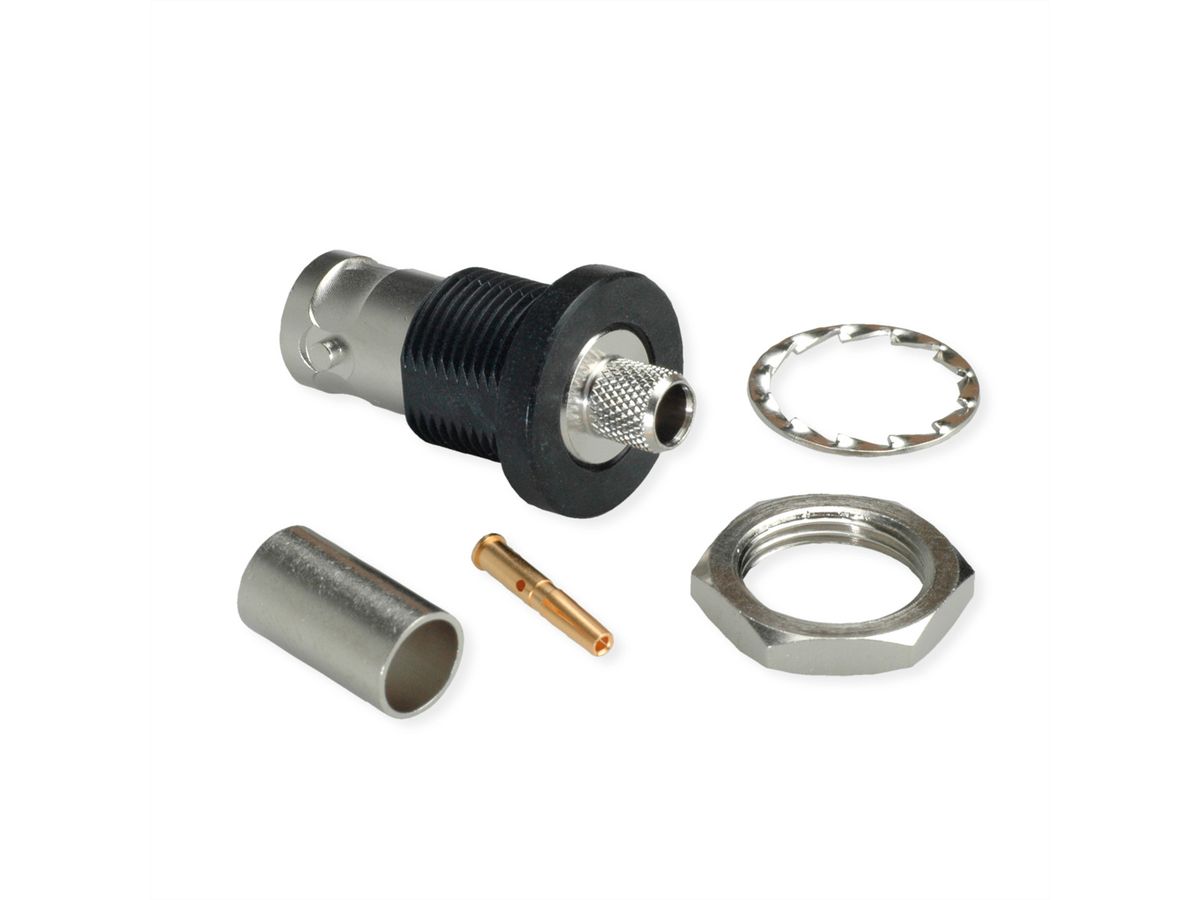

TELEGÄRTNER BNC-Kabeleinbaubuchse 75 Ohm für RG-59B/U isoliert
Please log in to see our prices and to be able to order. Delivery only to industry, trade, crafts, public institutions, authorities and comparable institutions. No sale to private individuals!
Login| Item no. | 21170457 |
|---|---|
| Brand / Manufacturer | TELEGÄRTNER |
| Manuf. item no. | 100023533 |
| EAN | 4018359104955 |
| Item weight | 0.064 kg |
:strip_icc():strip_exif()/logos/telegaertner.png "TELEGÄRTNER")
Description
Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.
- Artikelbezeichnung: BNC Jck str Bkhd cr/cr G2 insul Z75 (Alte Artikelnummer J01003A0001)
- Wellenwiderstand: 75 Ω
- Kabelgruppe; Kabel: G2 (RG-59B/U), 0.6/3.7, 0.6L/3.7, 3C-2V, 8241, KX 6A, RG-59B/U, VK95 0.6/3.7, 0.6L/3.7 AF PVC
- Anmerkungen: crimp/crimp; Isolierflansch
- Einbaumaß: Z004
- Montage: A1331
- Durchgangswiderstand Innenleiter ≤ 20 mΩ
- Durchgangswiderstand Außenleiter ≤ 5 mΩ
- Isolationswiderstand ≥ 5 GΩ
- Spannungsfestigkeit 1.5 kVeff/50 Hz
- Rückflussdämpfung: Gerade Ausführung ≥ 20 dB/3 GHz (50 Ω types)
- Rückflussdämpfung: Winkel Ausführung ≥ 17.7 dB / 3 GHz (50 Ω types)
- Betriebsspannung ≤ 500 Veff/50 Hz
- Frequenzbereich bis 4 GHz
Remark: Picture similar
Specifications
| Manufacturer | TELEGÄRTNER |
|---|---|
| Product group | Koaxialstecker |
| Product type | BNC-Kabeleinbaubuchse Crimp |
| Colour | silver |
| Quantity of ports | 1 |
| Side 1 Connector Type | BNC-Steckverbinder |
| Side 1 Connector Gender | Weiblich (Buchse) |
| Protection class (IP Code) | IP54 |
| Connection direction | gerade |
| Operating temperature min. | -30 °C |
| Operating temperature max. | 75 °C |
| Height of packaging (single piece) | 30 mm |
| Width of packaging (single piece) | 80 mm |
| Depth of packaging (single piece) | 130 mm |
| Package weight (single piece) | 0.064 kg |
