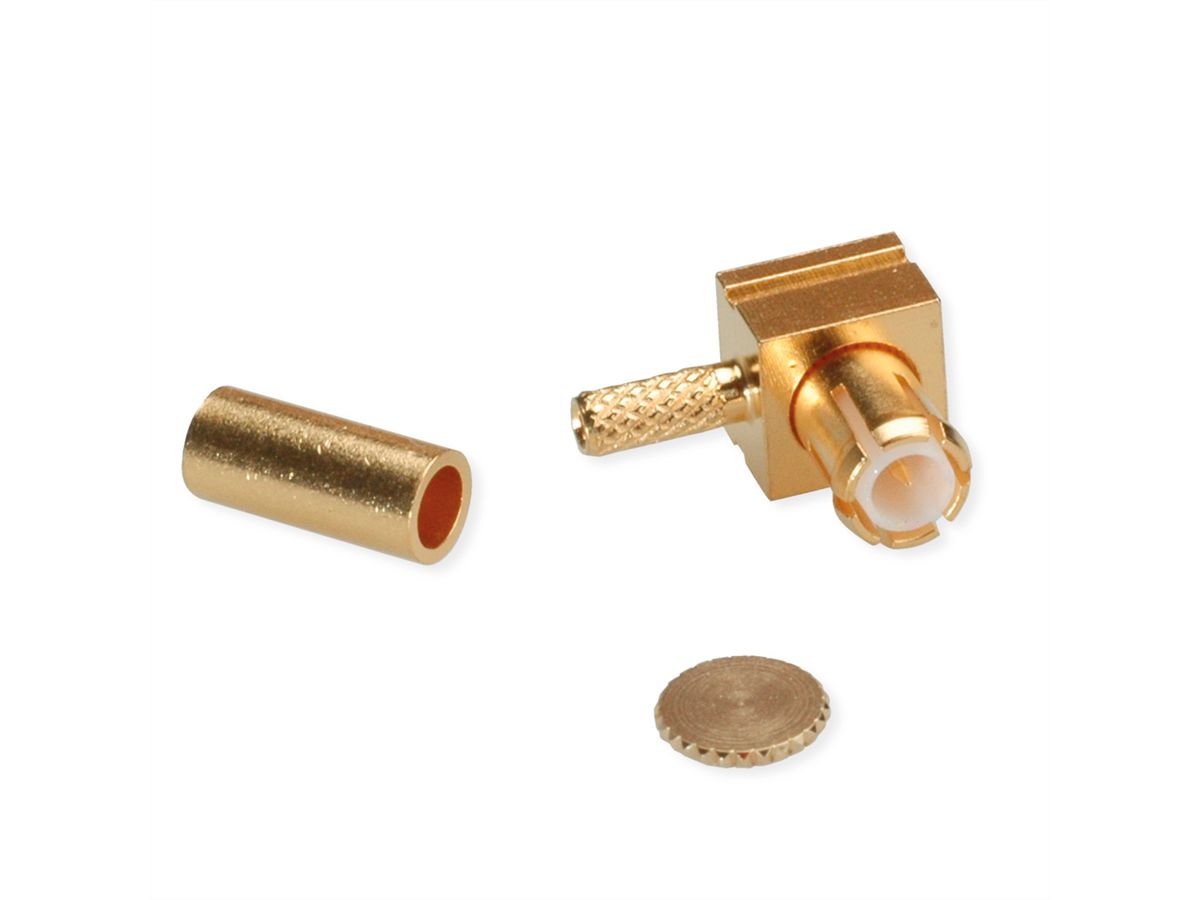

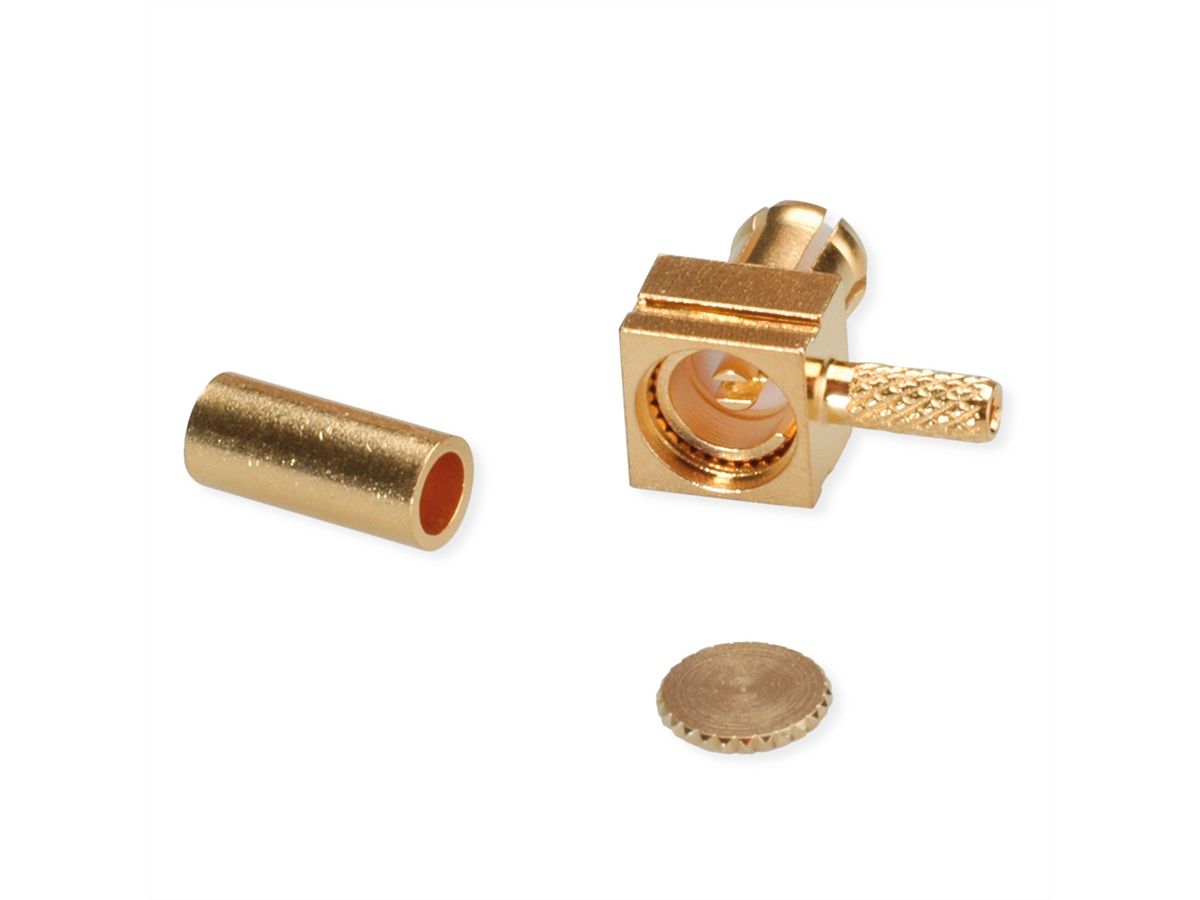

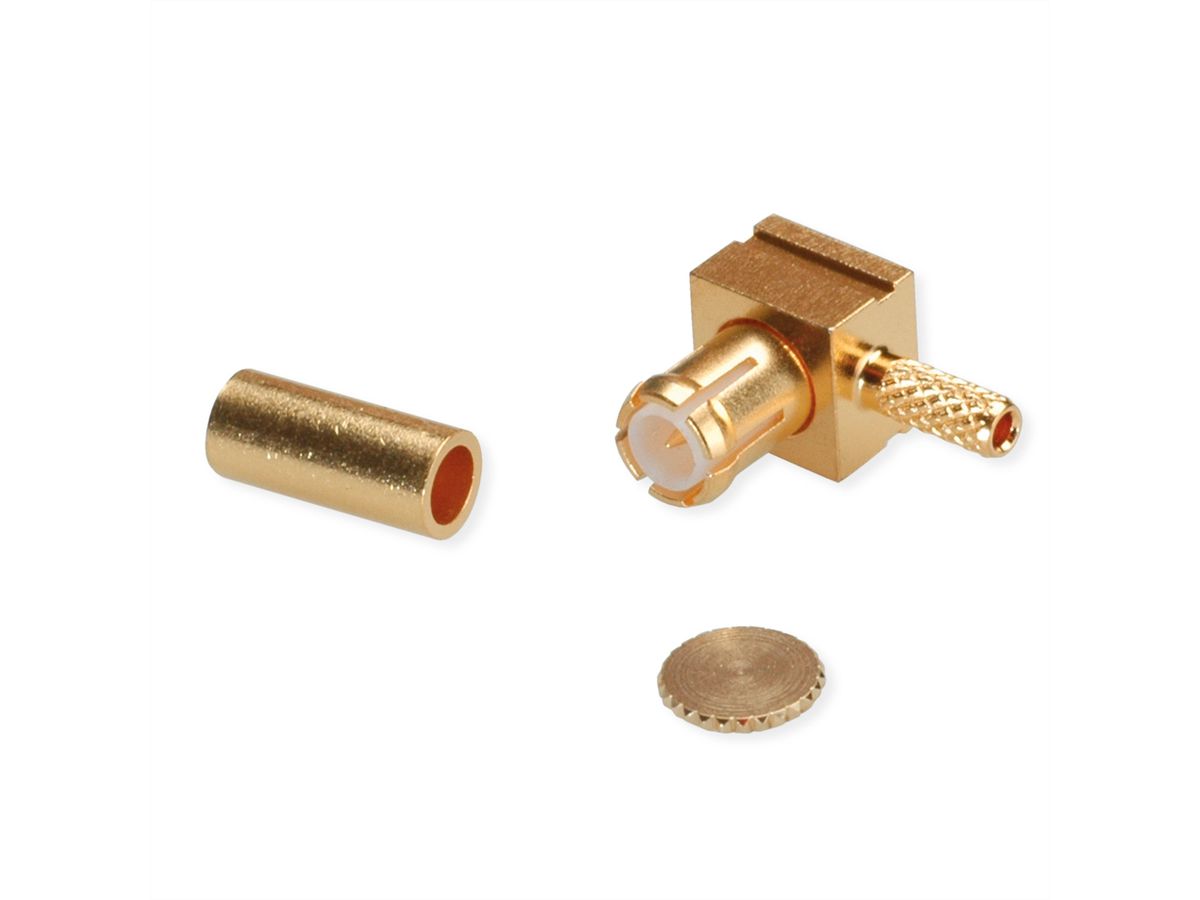

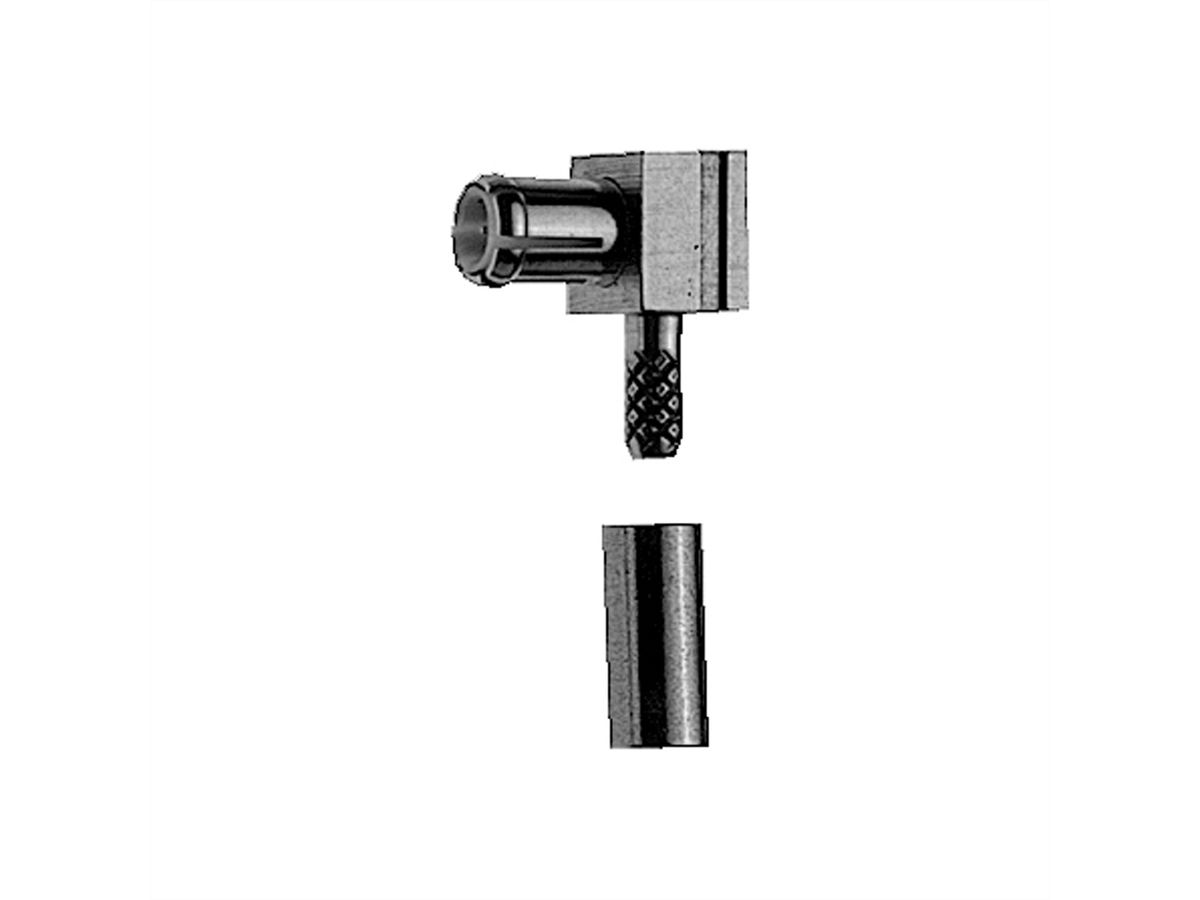

TELEGÄRTNER MCX-Winkelstecker für RG-178B/U

Item no. 21170413 Brand / Manufacturer TELEGÄRTNER Manuf. item no. 100024981 EAN 4018359202859 Item weight 0.006 kg
TELEGÄRTNER

Please log in to see our prices and to be able to order. Delivery only to industry, trade, crafts, public institutions, authorities and comparable institutions. No sale to private individuals!

Login
In stock - available for delivery within a few days
Ordered by 2 p.m. - usually shipped the same day
Download PDF

Description

Die Serie MCX umfasst kleine HF-Steckverbindungen mit Schnappverbindung. Diese Steckverbindungen können bis zu einer Frequenz von 6 GHz eingesetzt werden. Die Serie MCX wird in der Ausführung mit 50 Ohm Wellenwiderstand angeboten. Kabel werden durch Löten oder Crimpen angeschlossen. Die Steckverbinder der Serie MCX werden aufgrund ihrer geringen Baugröße in kleinen Meßgeräten und Kommunikationsendgeräten eingesetzt.

  • Artikelbezeichnung: MCX Plg 90 sd/cr G3 (Alte Artikelnummer J01270A0201)
  • Kabelgruppe; Kabel: G3 (RG-178B/U), KX 21A, RG-178B/U, RG-196A/U
  • Oberfläche: Gold
  • Montage: C2213

Specifications

Manufacturer
TELEGÄRTNER
Product group
Koaxialstecker
Product type
MCX-Kabelwinkelstecker Crimp
Colour
gold
Quantity of ports
1
Side 1 Connector Type
MCX-Steckverbinder
Side 1 Connector Gender
Männlich (Stecker)
Side 2 Connector Type
Löt-/Crimpanschluss
Connection direction
gewinkelt
Characteristic impedance
50 Ohm

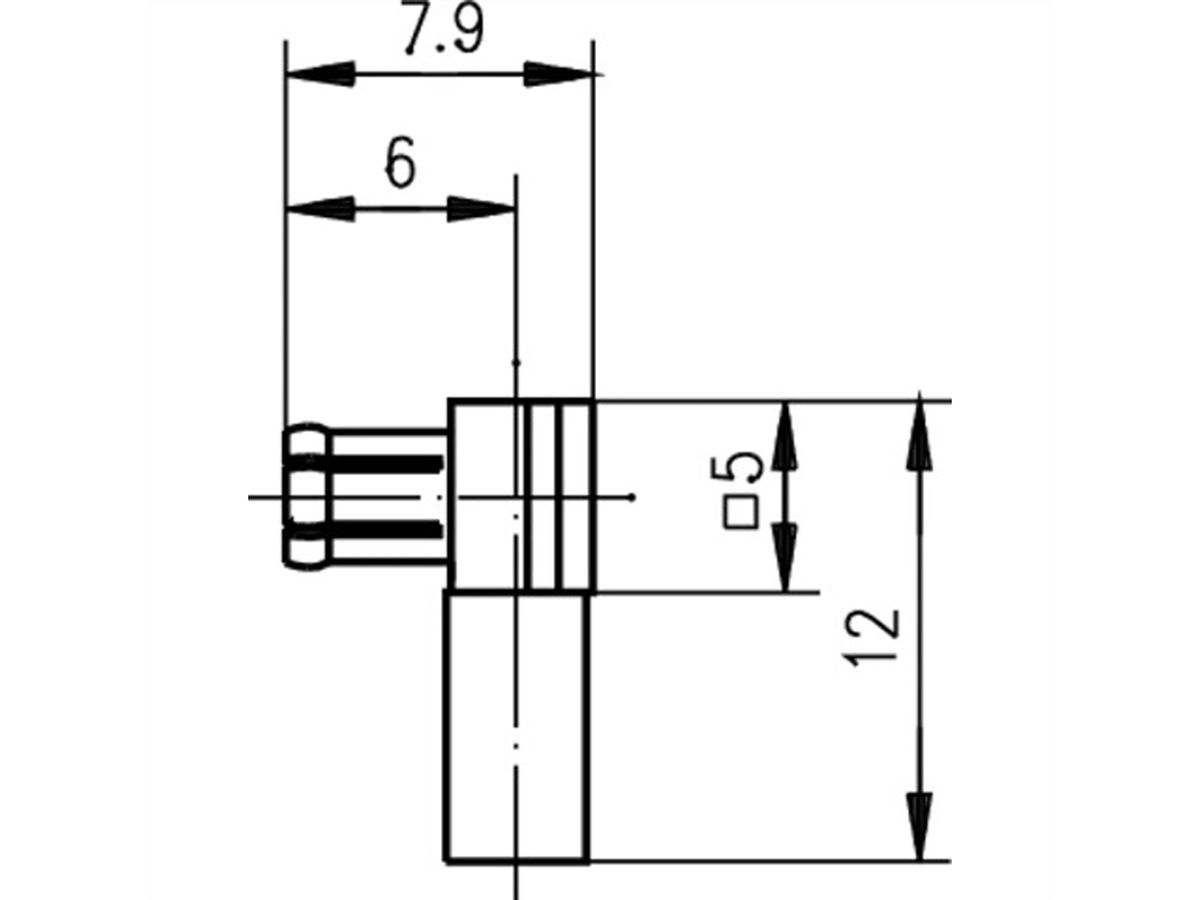

Height
12 mm
Width
5 mm
Depth
7.9 mm
Weight
1.2 g
Height of packaging (single piece)
10 mm
Width of packaging (single piece)
10 mm
Depth of packaging (single piece)
10 mm
Package weight (single piece)
0.006 kg

Downloads

Manufacturer data sheet - English (48.0 KB)

Product security

Information in accordance with the EU Product Safety Regulation, (GPSR):


Telegärtner Karl Gärtner GmbH
Lerchenstr. 35, 71144 Steinenbronn, Germany
