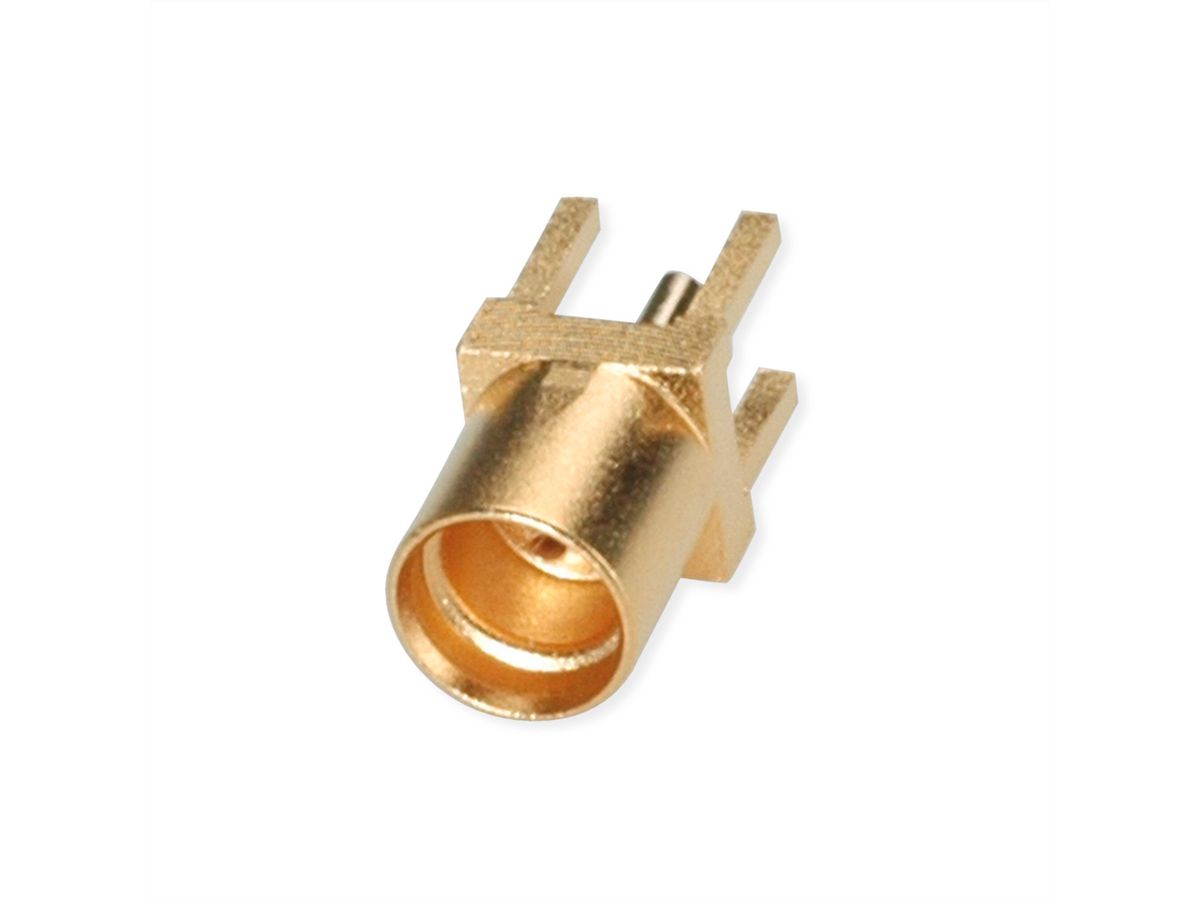

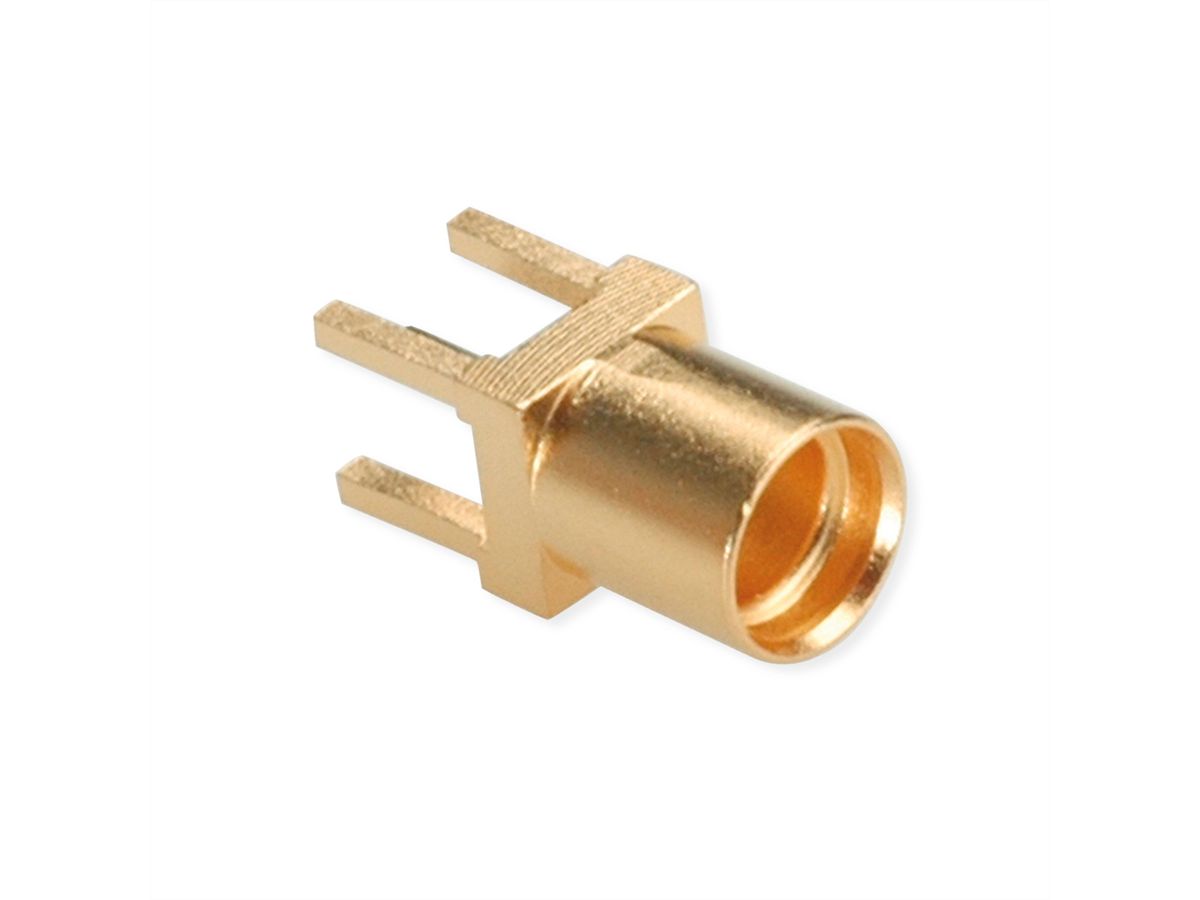

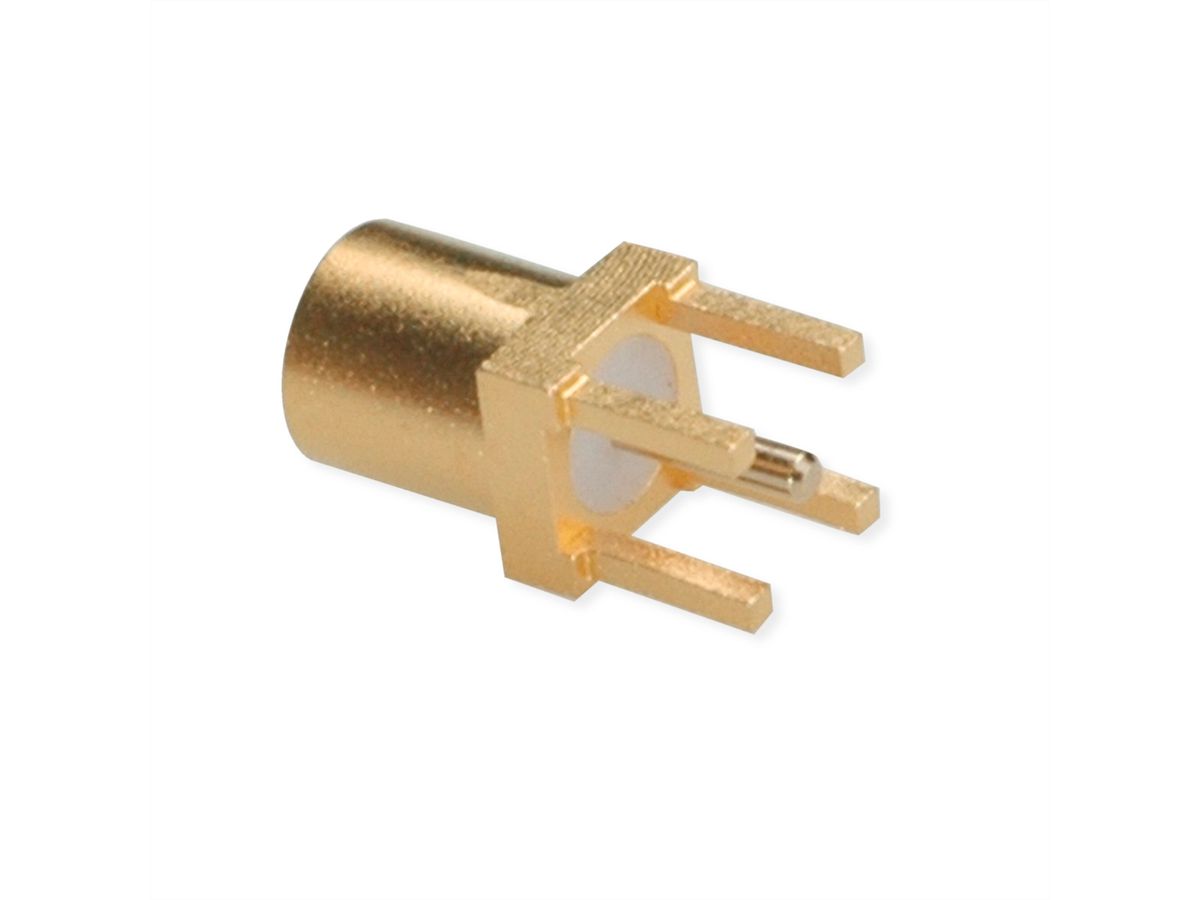

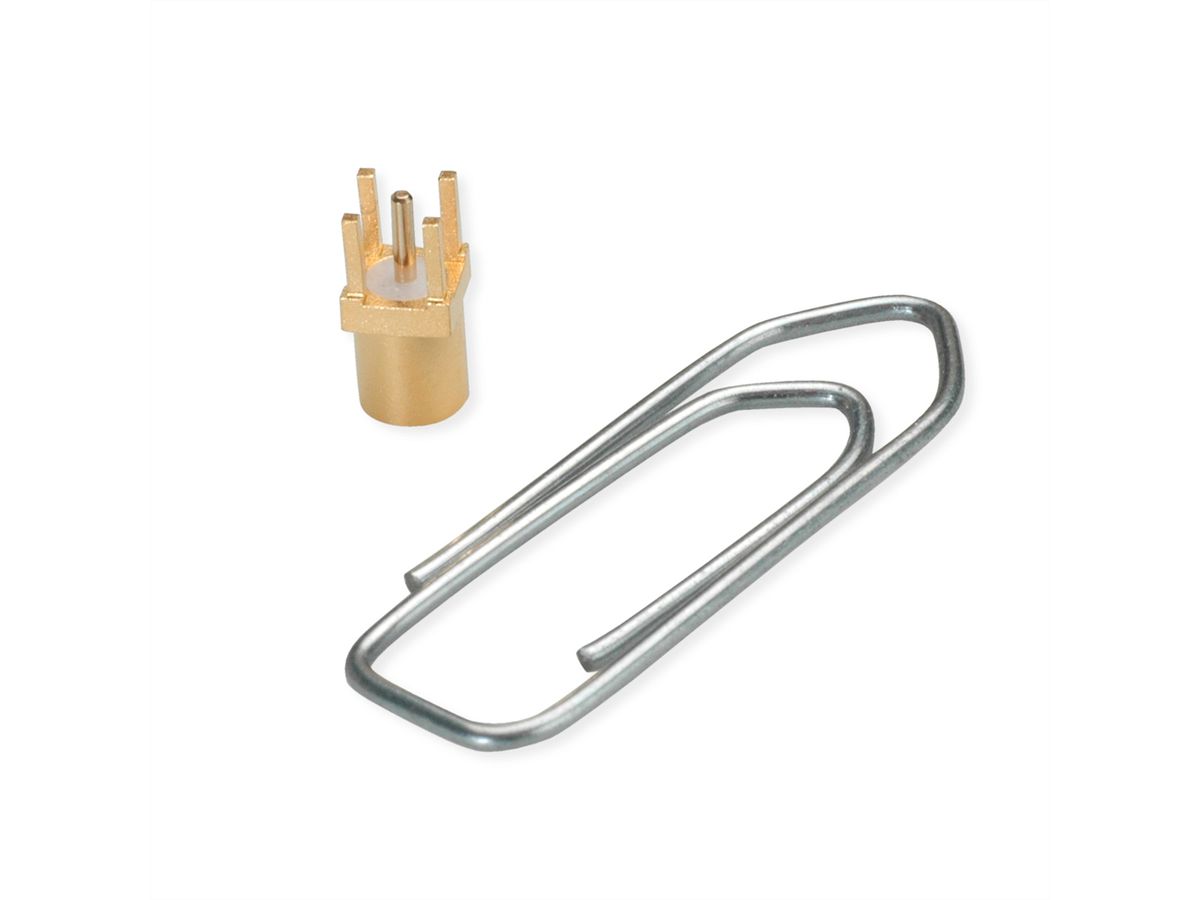

TELEGÄRTNER MMCX Anbaubuchse 50 Ohm für LTP 604
Item no.
21170412
Brand / Manufacturer
TELEGÄRTNER
Manuf. item no.
100025114
EAN
4018359419257
Item weight
0.003 kg
:strip_icc():strip_exif()/cms_secde/cms/ueber_uns/markenwelt/hersteller_logos/telegartner.png "TELEGÄRTNER")
Please log in to see our prices and to be able to order. Delivery only to industry, trade, crafts, public institutions, authorities and comparable institutions. No sale to private individuals!
Login
In stock - available for delivery within a few days
Ordered by 2 p.m. - usually shipped the same day
Description
Die Serie MCX umfasst kleine HF-Steckverbindungen mit Schnappverbindung. Diese Steckverbindungen können bis zu einer Frequenz von 6 GHz eingesetzt werden. Die Serie MCX wird in der Ausführung mit 50 Ohm Wellenwiderstand angeboten. Kabel werden durch Löten oder Crimpen angeschlossen. Die Steckverbinder der Serie MCX werden aufgrund ihrer geringen Baugröße in kleinen Meßgeräten und Kommunikationsendgeräten eingesetzt.
- Artikelbezeichnung: MMCX Jck str sd/sd PCB THT (Alte Artikelnummer J01341A0161)
- Einbaumaß: Z023
- Contact resistance inner conductor ≤ 5 mΩ
- Contact resistance outer conductor ≤ 2,5 mΩ
- Insulation resistance ≥ 1 GΩ
- Voltage proof 1.5 kVeff/50 Hz
- Impedance 50 Ω
- Return loss: Straight style ≥ 20 dB/6 GHz
- Return loss: Angle style ≥ 16.5 dB / 6 GHz
- Proof voltage 500 V/50 Hz
- Working voltage 170 Veff/50 Hz
- Frequency range up to 6 GHz
Specifications
- Manufacturer
- TELEGÄRTNER
- Product group
- Koaxialstecker
- Product type
- MMCX-LTP-Buchse
- Colour
- gold
- Quantity of ports
- 1
- Side 1 Connector Type
- MCX-Steckverbinder
- Side 1 Connector Gender
- Weiblich (Buchse)
- Side 2 Connector Type
- Lötanschluss
- Connection direction
- gerade
- Characteristic impedance
- 50 Ohm

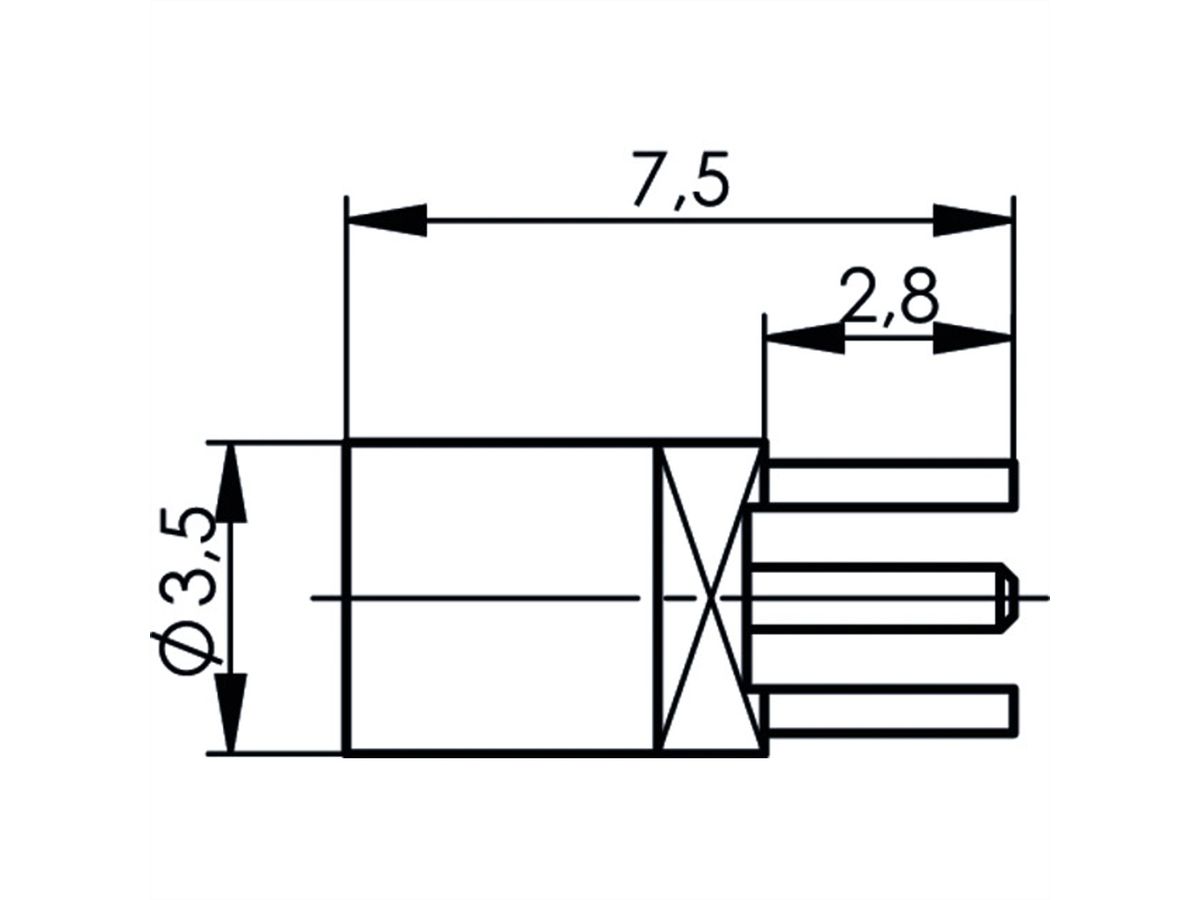

- Height
- 3.5 mm
- Width
- 3.5 mm
- Depth
- 7.5 mm
- Weight
- 6 g
- Height of packaging (single piece)
- 10 mm
- Width of packaging (single piece)
- 10 mm
- Depth of packaging (single piece)
- 10 mm
- Package weight (single piece)
- 0.003 kg
The products of the TELEGÄRTNER brand stand for professional connection technology.
