Description

Die Serie TNC umfasst sehr häufig verwendete koaxiale Steckverbindungen, die bis zu einer Frequenz von 11 GHz eingesetzt werden. Sie gleichen in den Maßen der Serie BNC verfügen jedoch über einen Schraubverschluss. Die Steckverbinder der Serie TNC sind vibrationsfest und werden in der Signal-, Daten- und Videoübertragung eingesetzt. TNC-Steckverbinder sind kostengünstige Alternativen für koaxiale Verbindungen bei hohen Frequenzen.

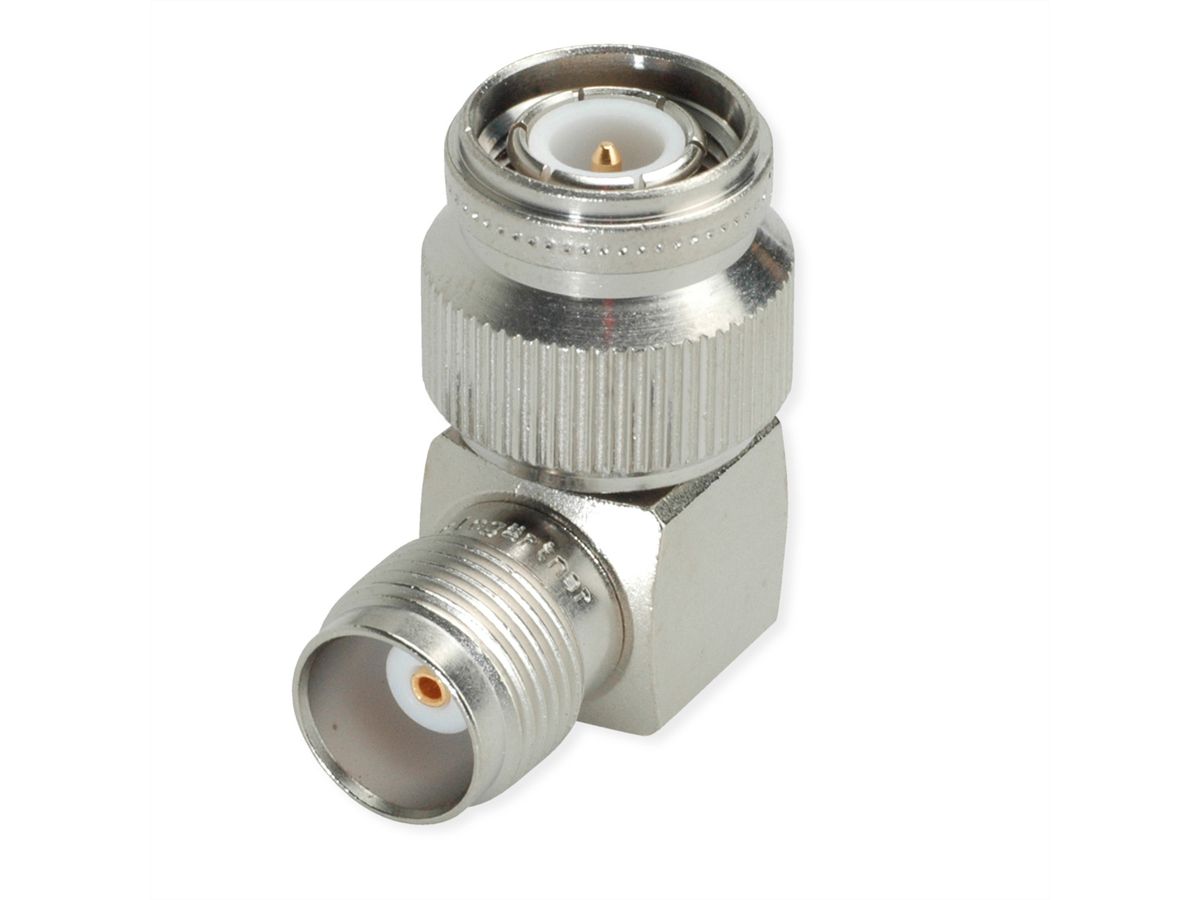

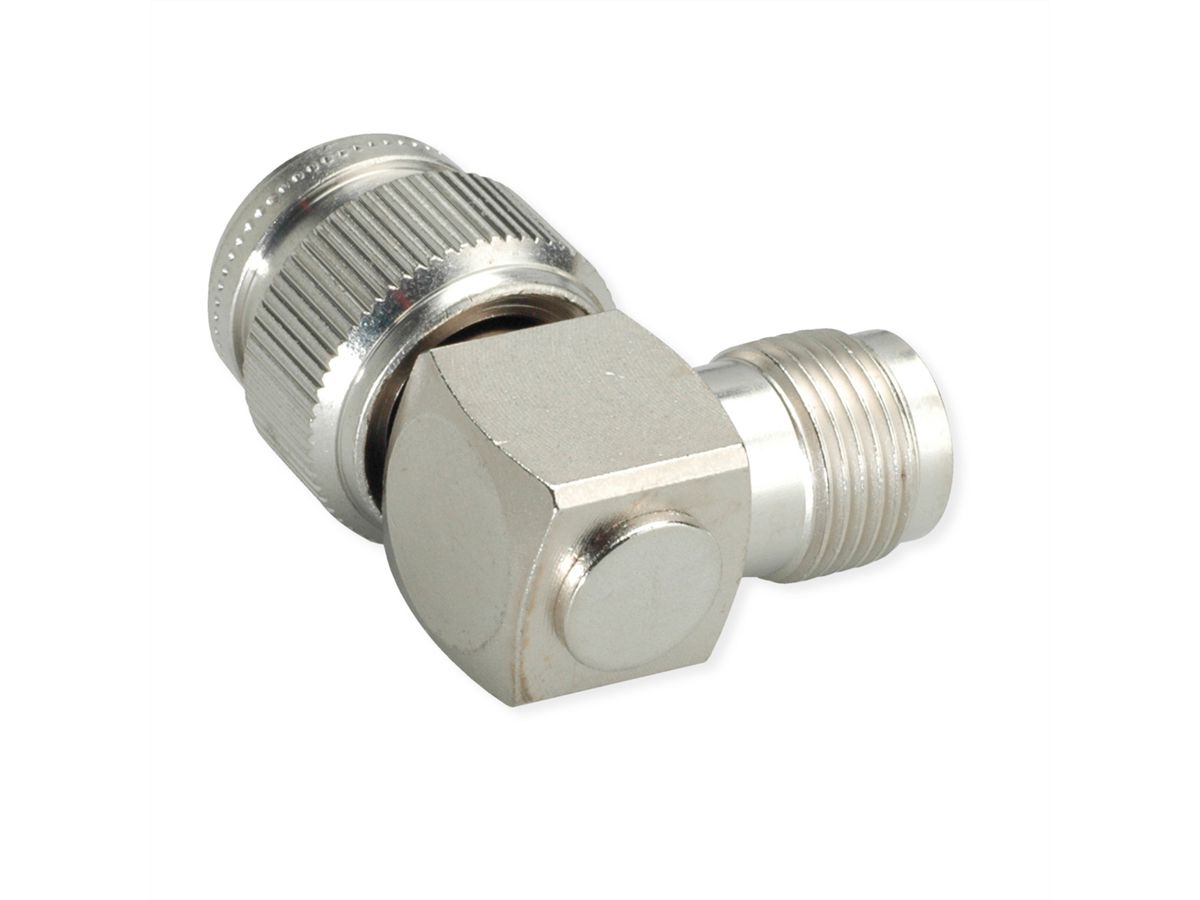

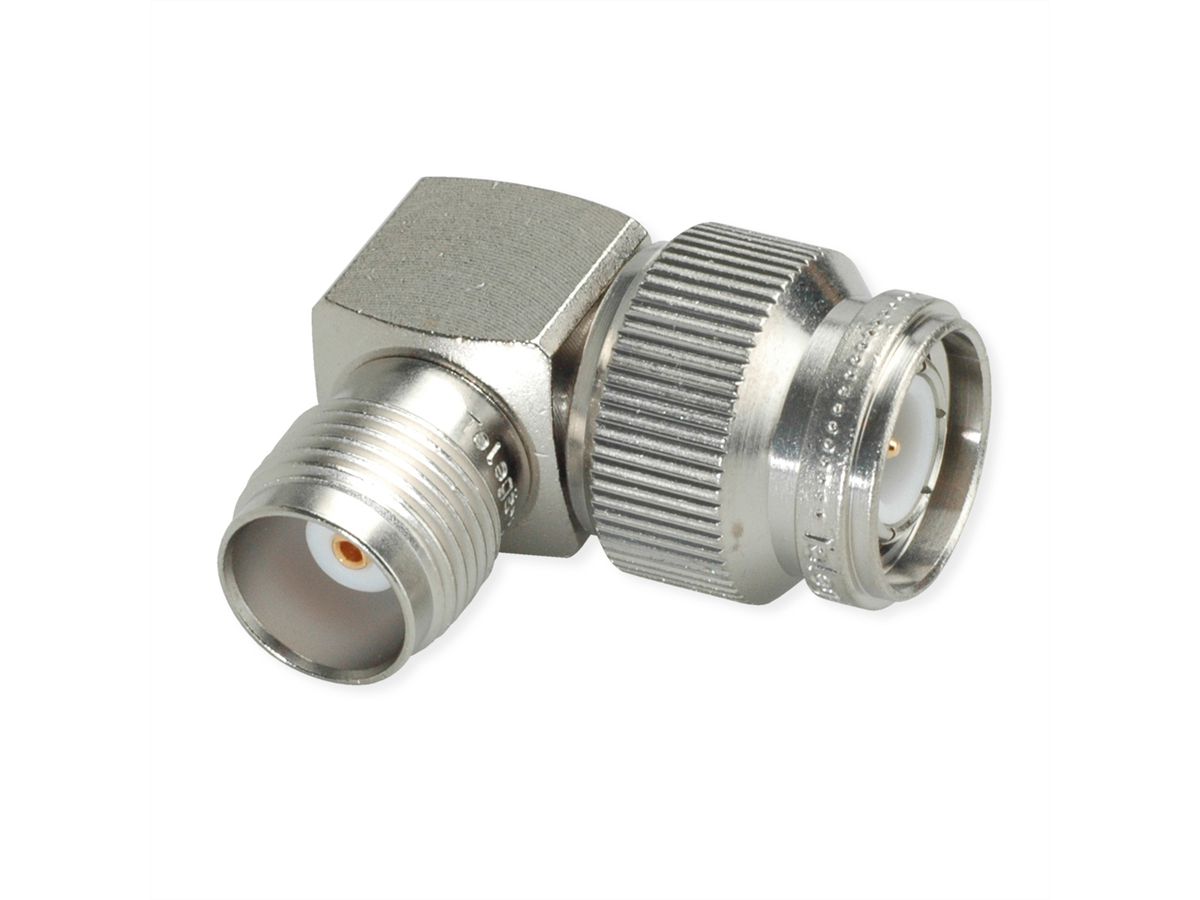

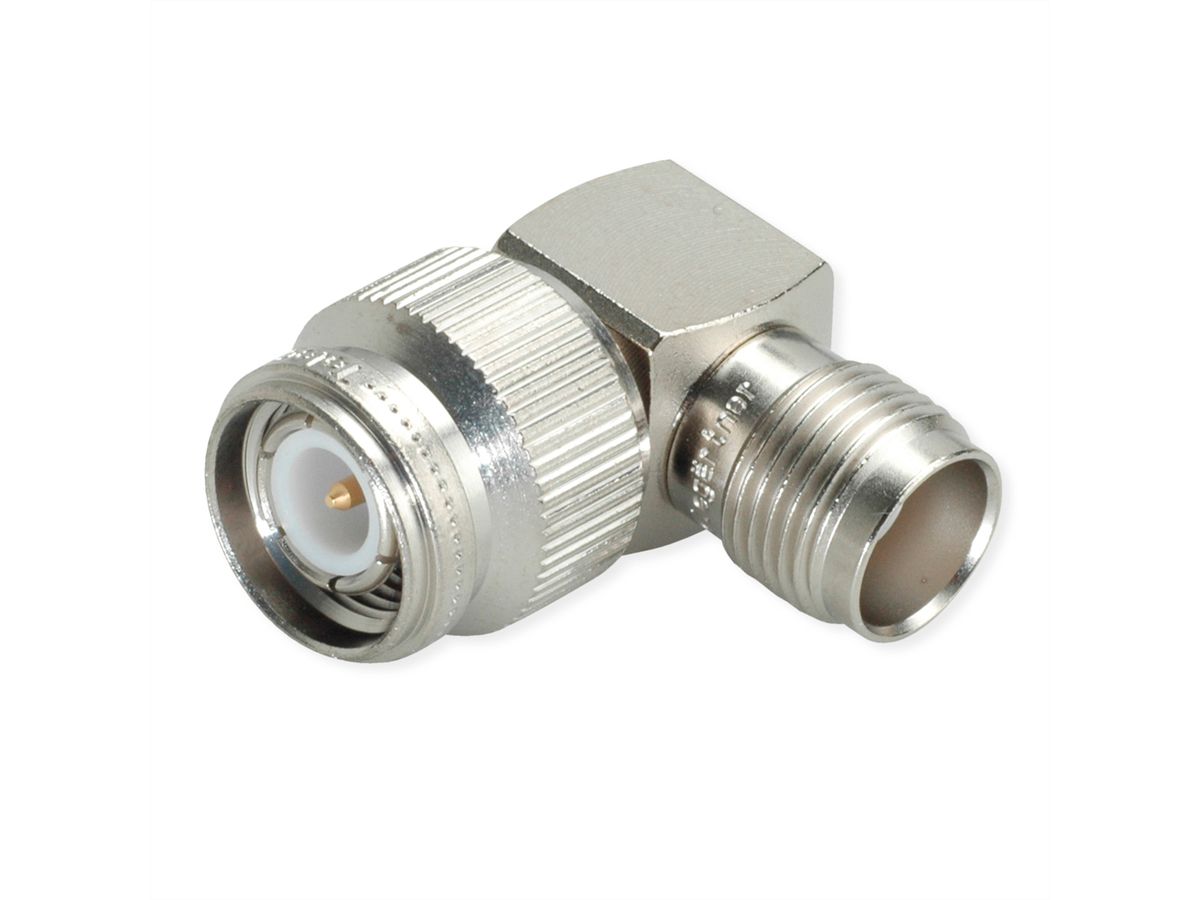

• Artikelbezeichnung: TNC Adapt 90 m-f (Alte Artikelnummer J01014A0001)
• Wellenwiderstand: 50 Ohm
• Ausführung: m-f
• Max. Frequenz: 4 GHz

• Contact resistance inner conductor ≤ 10 mΩ
• Contact resistance outer conductor ≤ 2,5 mΩ
• Insulation resistance ≥ 5 GΩ
• Voltage proof 1.5 kVeff/50 Hz
• Impedance 50 Ω/(75 Ω)
• Return loss: Straight style (valid for 50 Ω only) ≥ 16.5 dB/11 GHz
• Working voltage ≤ 500 Veff/50 Hz
• Frequency range up to 11 GHz

Specifications

Manufacturer	TELEGÄRTNER
Product group	Koaxialstecker
Product type	TNC-Winkelverbindungsstück
Colour	silver
Quantity of ports	1
Side 1 Connector Type	TNC-Steckverbinder
Side 1 Connector Gender	Männlich (Stecker)
Side 2 Connector Type	TNC-Steckverbinder
Side 2 Connector Gender	Weiblich (Buchse)
Protection class (IP Code)	IP68
Connection direction	gewinkelt
Characteristic impedance	50 Ohm
Frequency range (max.)	4 GHz
Height	23.3 mm
Width	16.2 mm
Depth	28.5 mm
Weight	25 g
Height of packaging (single piece)	20 mm
Width of packaging (single piece)	80 mm
Depth of packaging (single piece)	120 mm
Package weight (single piece)	0.128 kg
