Description

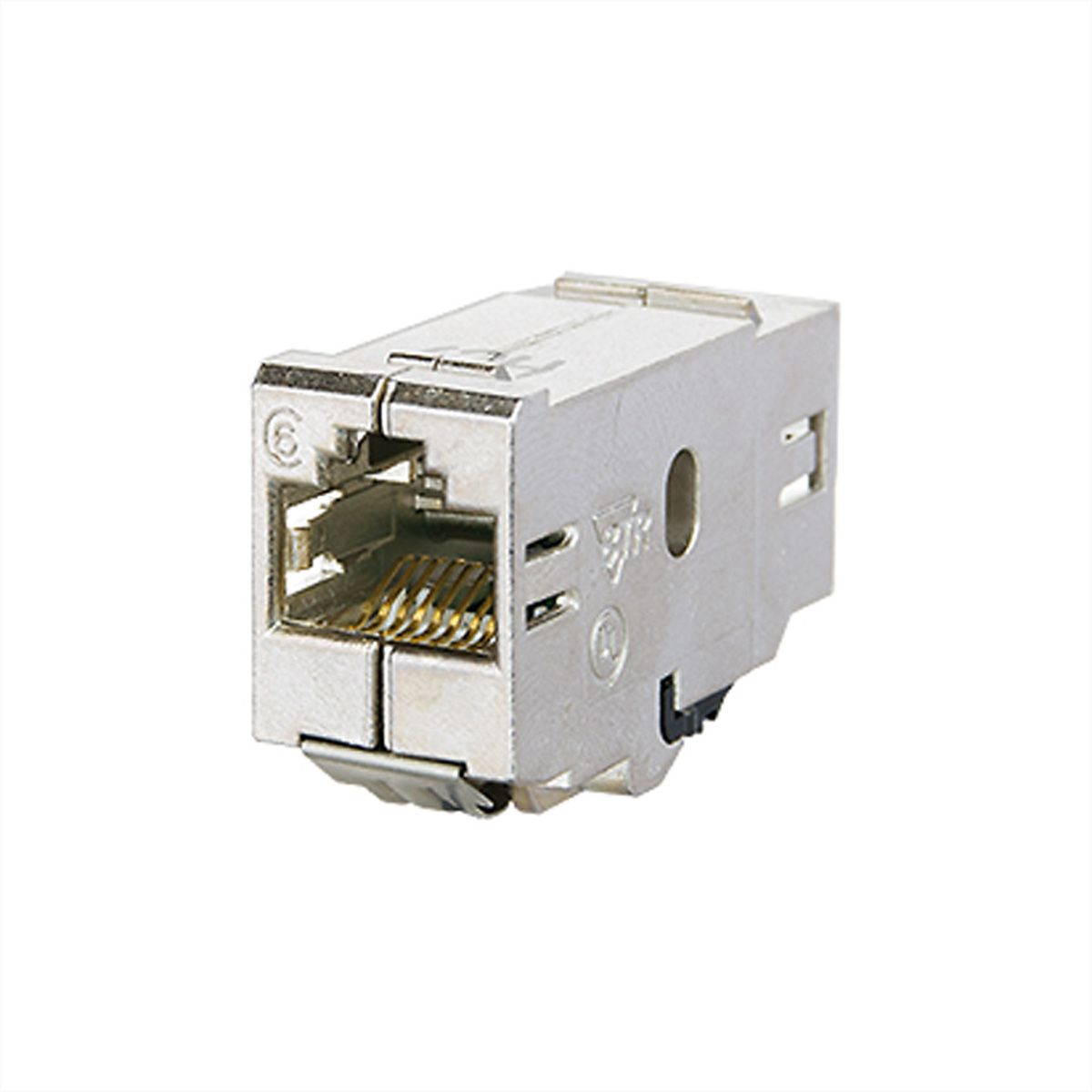

RJ45 Kabelkupplung Klasse EA besonders geeignet für Consolidation Points und Cross-Connect Verkabelungen

• Kernstück des BTR E-DAT modul Kat. 6 / Class E Anschlusssystems ist das neu entwickelte E-DAT Modul. Das sehr kompakte RJ45 Anschlussmodul erfüllt mit seinen hervorragenden übertragungstechnischen Werten, seinem stabilen Zinkdruckgussgehäuse, dem intelligenten Adermanagement sowie der integrierten 360 Grad Schirmkontaktierung mit separater Zugentlastung die Anforderungen an hochwertige modulare Anschlusstechnik.
• Die Einzelschirmung der RJ45-Buchsen und direkte Erdkontaktierung der Module an die Modulträger ergeben sehr gute EMV Eigenschaften. Die sehr kompakte Bauform der Module ermöglicht hohe Packungsdichten in vielen Applikationen wie z. B. 24 port Patchfeld, 3-fach Anschlussdose und 6 bis 12-fach Unterflurlösung E-DAT subway.
• Größtmögliche Montagefreundlichkeit ohne Spezialwerkzeug wird durch das einfache und schnelle paarweise Auflegen der Adern, die BTR-IDC Kontaktierung und die Verwendung von nur zwei Gehäuseteilen erreicht.
• Die E-DAT Kupplung vereint zwei Einbauformen, sie kann sowohl in Modul-, als auch in Keystone-Applikationen eingebaut werden.

• Wir empfehlen für den Aufbau einer strukturierten Verkabelung folgende Komponenten zu verwenden: KERPEN Special Megaline 723 4P Installationskabel, Best.-Nr. 21.15.7234/5, und BTR E-DAT Modul 8(8), Best.-Nr. 26.11.0652. Diese Produktkombination wurde bei der GHMT AG, einem akkreditierten Prüflabor, nach Klasse E im Permanent Link getestet und zertifiziert. (Prüfbericht PB-Nr. 891/02)
